Слань для надувной лодки.

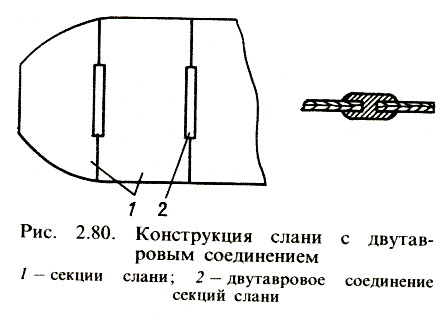

  Для придания корпусу лодки продольной и поперечной жесткости, образования устойчивой опоры под ногами пассажиров применяют жесткую слань (настил), которую укладывают на днище. Она заходит под борта лодки и зажимается между днищем и баллонами при наполнении камер воздухом. Большинство конструкций настилов выполняют разъемными, состоящими из ряда последовательно соединенных секций. Количество таких секций определяется размерами компактной упаковки лодки с учетом способа ее транспортирования. Секции могут устанавливаться вдоль и поперек лодки или с комбинированными вариантами их расположения. Для легких моторных лодок характерным является крепление поперечных жестких планок настила на гибкой связи, например на ленте, что облегчает ее упаковку сворачиванием в рулон. Часто секции елани соединяют между собой шарнирно с фиксированием развернутого горизонтального положения. Другие конструктивные варианты предусматривают фиксирование секций с помощью пазов в промежуточных П-образных или двутавровых соединениях (рис. 2.80). Секции настила боковыми сторонами иногда закладывают в пазы бортовых планок настила для предотвращения смещения секций относительно друг друга.

Конструкция слани для надувной лодки.

Для лодок с моторами малой и средней мощностей слань часто выполняют из фанерных щитов толщиной 8 — 10 мм.

Для лодок с более мощными моторами щиты слани делают в виде решетчатого настила из однородных и легких досок толщиной до 20 мм или из сплошного фанерного настила, усиленного продольными или поперечными рейками и снабженного эластичныПолая слань с секцией в виде транца.ми ручками для переноса елани. В последние годы за рубежом нашли применение настилы, элементы которых изготовлены из легких сплавов на основе алюминия или пластмасс. Известны конструкции слани, которые состоят из полых плавучих секций, выполненных из термоформуемой пластмассы. Разборные секции соединяются между собой концевыми ступенчатыми профилями сопрягаемой формы. Разборные секции могут быть отформованы с заданной кривизной поверхности.

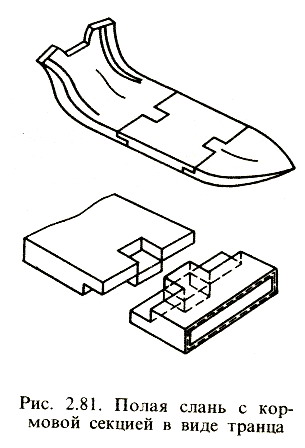

Иногда кормовую секцию слани изготовляют за одно целое с транцем (рис. 2.81). Слань должна иметь защитное покрытие, обычно секции покрывают водостойкими лакокрасочными материалами. Для уменьшения скольжения секций по днищу на их наружную сторону наклеивают профильные эластичные элементы с шероховатой поверхностью.

Находят применение также конструкции слани, которые состоят из легких жестких пористых блоков, оклеенных герметичными пленочными материалами или металлической фольгой. В местах опоры таких сланей на кильсон предусмотрены направляющие планки, вырезы для фиксирующих замков жесткого кильсона и транца или отверстия для клапанной системы надувного компенсатора.

 Кильсон.

 Ходовые качества лодки зависят не только от отношения длины к ширине, мощности мотора, а также от подъема днища (килеватости). Для придания днищу формы между эластичным днищем и жесткой еланью устанавливают надувной компенсатор или жесткий кильсон, которые обеспечивают натяжение днища, определяют гидродинамический профиль подводной части лодки, улучшают использование тяги мотора и повышают ее устойчивость на курсе.

Надувной компенсатор чаще применяют на лодках с моторами малой и средней мощностей. Он имеет вид цилиндра переменного сечения из эластичной прорезиненной ткани и принимает заданную форму после его наполнения через трубку поддува или клапанное устройство. Компенсатор крепят с помощью эластичных петель и других устройств к днищу в ДП лодки. Надувные компенсаторы обладают такими преимуществами, как простота изготовления, сборки и разборки, малый вес, способность смягчать удар лодки о волну, компактность укладки. Однако они имеют и некоторые недостатки, которые наиболее остро проявляются на лодках с мощными моторами. При наличии надувного компенсатора сложно обеспечить достаточную продольную жесткость лодки, уменьшить смоченную поверхность днища, создать большую килеватость в носовой части. Кроме того, давление в нем в определенной степени зависит от температурных колебаний и изменяет профиль его сечения.

Такими недостатками не обладают жесткие кильсоны, поэтому не случайно большинство лодок средней и большой мощности оснащены жесткими кильсонами разнообразных конструкций.

Жесткие кильсоны очень редко выполняют неразъемными, чаще они имеют один-два разъема по длине с учетом того, чтобы части кильсона соответствовали принятому размеру упаковки. Кильсон представляет собой жесткую плоскую пластину переменного по длине сечения, обладающую плавучестью. Жесткий кильсон изготовляют обычно из дерева — бакелизированной фанеры, цельной доски или из набора фанеры или досок с пластмассой.

Установка складного кильсона при сборке лодки.

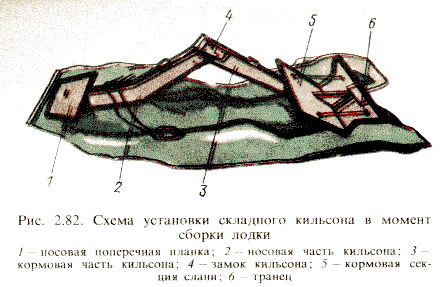

Кильсон в кормовой части лодки крепят в основном в пазах накладок на транце, а в носовой части — к передней секции елани или к поперечной планке с пазами, расположенной под бортами (рис. 2.82). На лодках О-образной формы кильсон закрепляют в кормовой части аналогично его креплению в носовой. В некоторых конструкциях кильсон соединяется с каждой секцией елани с помощью поворотных фиксаторов. Для увеличения площади контакта со еланью верхняя часть кильсона имеет дополнительную продольную накладку. Элементы разъема частей кильсона для удобства сборки, увеличения прочности разъема и дополнительного натяжения днища выполняют в виде клиновых скосов, рычажных устройств или винтовых соединений. Винтовые соединения после монтажа частей кильсона позволяют выбрать слабину днища, осуществив его дополнительное натяжение. Устанавливаемые части обычно фиксируются накладками, расположенными в месте разъема по высоте кильсона. Накладки изготовляют из легких прочных металлических или пластмассовых антикоррозионных материалов. Для ориентирования кильсона по днищу строго в ДП лодки на последнем приклеивают формованные профильные направляющие, они перераспределяют усилия от кильсона на большую поверхность днища. В некоторых конструкциях кильсона нижняя часть его округлена и покрыта пластичным материалом.

Для увеличения площади плоской площадки в нижней части днища устанавливают два кильсона, расположенных на некотором расстоянии друг от друга около ДП. По мнению отдельных специалистов, такое решение способствует уменьшению осадки на спокойной воде, не снижает ходовых качеств лодки при волнении, обеспечивает наиболее рациональное и свободное прохождение воды по направлению к гребному винту, позволяет удобно устанавливать лодку на земле.

На некоторых лодках кильсон выполняют в виде комбинации жесткой кормовой его части и надувного элемента в носовой части. Элементы кильсона могут быть изготовлены и в виде трубки из полужесткого материала, обладающего эластичной растяжимостью, например из поливинилхлорида. Трубки соединяются телескопически, допускают свободное скольжение элементов в кормовой части в месте шарнирного соединения, а в носовой части вставляются в формованный профильный элемент и свободно упираются в елань лодки.

Передняя часть кильсона изменяемой конфигурации, выполненная из жесткого упругого полосового материала, с помощью находящегося под ней надувного элемента допускает выгибание настила с увеличением килеватости днища. Материал задней части кильсона жесткий и не допускает его выгибания.

Соединение кильсона с носовой или кормовой частью лодки может быть шарнирным. В таком случае другая его сторона не фиксируется и является «плавающей», при этом общая длина кильсона меньше расстояния между носовой оконечностью и транцем.

Встречается еще одна разновидность кильсона, конструкция которого состоит из нескольких металлических трубок. Концевая трубка в носовой части изогнута и вставлена в жесткую упорную деталь, прикрепленную к лодке, а в кормовой части трубка имеет резьбовое натяжное устройство. Такое расположение трубок обеспечивает различную по длине лодки килеватость. В носовой части, которая первая соприкасается со встречной волной, смягчает силу удара и выполняет своеобразную роль волнореза, она значительно больше, чем в кормовой. Иногда килеватость придается лодке размещением между днищем и еланью двух полых элементов из легкого прочного материала, имеющих в поперечном сечении форму прямоугольного треугольника. Оба элемента устанавливают малыми катетами друг к другу и гипотенузами вниз.
