Подводное пружинное ружье. Чертежи.

В отечественной практике спортивной подводной стрельбы наибольшее распространение получили пневматические подводные ружья. Однако в их изготовлении имеются определенные трудности. Поэтому для малоопытных охотников предлагаю конструкцию несложного и простого в эксплуатации пружинного подводного ружья. Мне оно безотказно служит вот уже более 20 лет.

Для изготовления пружинного ружья необходимы следующие основные материалы:

  • проволока диаметром 2 миллиметра марки ОВС, ПК или 65Г - для пружины (12—16 метров);

  • дюралюминиевая трубка с внутренним диаметром 12,5—13 миллиметров  для ствола;

  • две пластины толщиной 10—12 миллиметров каждая (алюминий, капрон, винипласт, дуб, бук) — для рукоятки;

  • пруток диаметром 6—8 миллиметров из нержавеющей стали или стали серебрянки — для гарпуна.

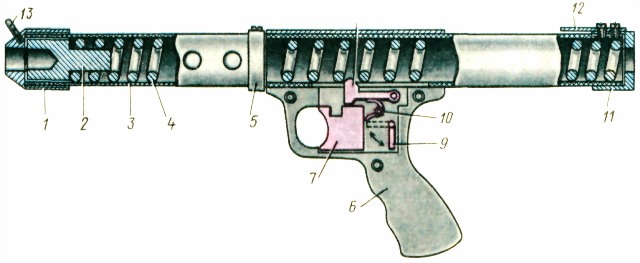

Чертеж подводного ружья.







О карасе

Клеим лодку из ПВХ











Начинать нужно с самой сложной детали  пружины. Здесь без специалистов не обойтись, так как пружину навивают на токарном станке, потом термически обрабатывают, наносят антикоррозийное покрытие. Диаметр и шаг пружины указаны на чертеже. А вот длина ее определяется в соответствии с размером ствола. Так как она работает на сжатие, то ее длина должна превышать длину ствола на 250—300 миллиметров, потому что после первых выстрелов пружина «сядет» примерно на 15—20 процентов. Но и после усадки пружина должна   быть   длиннее   ствола   на   100—120 миллиметров, то есть предварительно сжата. Смысл этого в том, что при выстреле усилие пружины в конце ствола не уменьшается  до  нуля,  а  значит,   не  происходит раннего отрыва гарпуна от ведущего звена, и он получает больше энергии. Это эффект предварительно сжатой пружины.

Следующий этап — изготовление ствола. Для этого хорошо подходит дюралюминиевая лыжная палка. Длину ствола рекомендую в пределах 600—750 миллиметров — это удобно при стрельбе в любых водоемах.

С обоих концов трубки надо нарезать резьбу, затем прорезать паз длиной 150—170 миллиметров под шептало. Такая длина паза позволяет регулировать силу боя ружья передвижением рукоятки по стволу. Затем в   стволе   следует   просверлить   отверстия для беспрепятственного и быстрого выхода воды.

Из дюралюминия выточить надульник и заглушку. В заглушке просверлить отверстие, через которое в ствол вставляется гарпун в походном положении. Когда ствол готов, можно приступать к изготовлению рукоятки и спускового механизма.

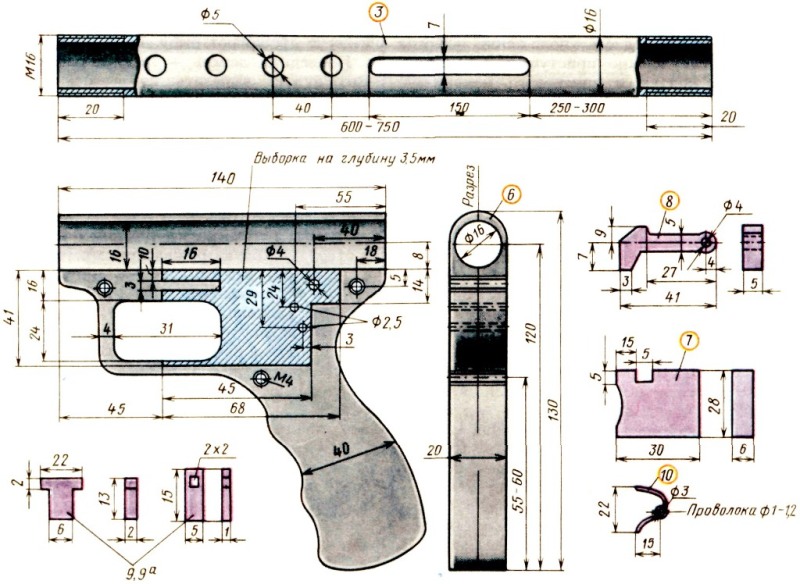

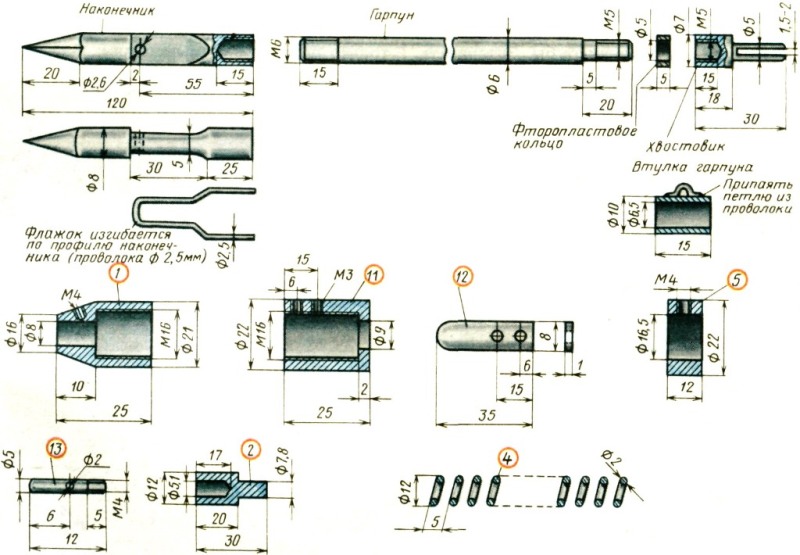

Чертежи для изготовления отдельных частей смотри на рисунке 1 и рисунке 2.

Как сделать подводное ружье.

Подводное ружье своими руками.

Рукоятка делается из двух пластин. Пластины нужно зажать в тисках и просверлить отверстие под диаметр ствола; потом вырезать контуры рукоятки. После этого в каждой половине фрезой или напильником сделать выборку на глубину 3,5 миллиметра под спусковой механизм.

Следующая операция — сверление отверстий под ось шептала, пружинки и предохранителя, а также крепежные винты.

Обе половинки рукоятки соединить на стволе и прижать винтами. Чтобы предотвратить скольжение рукоятки по стволу, впереди нее прижимным винтом крепится упорное кольцо. Сборка рукоятки завершается после изготовления спускового механизма — шептала, спуска, пружинки и предохранителя. Это уже несложная слесарная работа. Шептало необходимо закалить. Предохранитель состоит из основания, которое поворачивается флажком и запирает спуск.






И наконец - гарпун. На чертеже даны размеры под диаметр гарпуна 6 миллиметров. Лучший материал — нержавеющая сталь ЭИ-961, 30 ХГС и т. п. По гарпуну скользит втулка, к которой крепится линь. Втулка амортизируется фторопластовым кольцом и упирается в хвостовик. Хвостовик в виде цанги фиксирует гарпун. Наконечник весьма простой, с флажком из проволоки для удержания рыбы. Затачивать его надо под три или четыре грани, но не под конус. Вся хитрость заключается в том, что острые грани разрезают рыбью чешую и легче пробивают рыбу.

Последняя деталь - лескосбрасыватель. Его нужно вырезать из полоски стали; полученную пластину двумя винтами прикрепить к заглушке ствола. При намотке линь укладывают под пластину, а впереди ствола привязывают его к мушке. В момент выстрела линь без усилий выдергивается из-под пластины и легко разматывается.

Вот теперь ружье готово, остается его испытать и пристрелять. Вставляете гарпун в ствол (рукоятка ружья при этом упирается в бедро) и сжимаете пружину до фиксации с шепталом. Об этом извещает щелчок: шептало ушло вверх в ствол, зафиксировав втулку пружины, а спуск под действием той же пружины вернулся в исходное положение. Ружье заряжено. При нажатии на спуск шептало проваливается в выемку, освобождая втулку пружины от зацепа, — пружина разжимается и выталкивает гарпун.

Ружье обладает достаточной убойной силой для поражения рыбы средних размеров (не более 3 килограммов) в радиусе 3 метров. К его дефектам следует отнести шум при выстреле и скрип пружины при заряжании. Для снижения шума необходимо пружину и ствол периодически протирать тряпочкой, смоченной в глицерине.

И, наконец, о безопасности. Помните, что ружье следует заряжать только в воде и разряжать перед выходом на берег или в лодку. Стрельбу под водой производите только по ясно видимым целям.

Ю.Гладков.  г. Николаев

Журнал Рыболов
