Глава V . Морская лоция.

Морская лоция — дисциплина, рассматривающая системы навигационного оборудования морей, правила пользования различными навигационными пособиями и организацию службы безопасности на море. Пособия, описывающие конкретный район плавания, также называются лоцией данного моря, района;, в ней приводятся сведения о физико-географических и навигационных особенностях района, местные правила плавания и т. д.

§ 15. Береговая зона.

Морское плавание маломерных судов происходит, как правило, в прибрежных районах, где глубины небольшие. Поэтому плавание в этих районах осложнено, а иногда и опасно. Мореплаватель-любитель должен изучить лоцию этого района и особенно имеющиеся в нем навигационные опасности. Для этого ему необходимо знать основную терминологию, относящуюся к прибрежной зоне.

Береговая зона, названия.
Рис. 31. Элементы береговой зоны

Основные элементы береговой зоны показаны на рис. 36.



Береговая линия — граница между сушей и поверхностью моря;

побережье — полоса суши, прилегающая к морю до береговой линии;

берег — полоса суши, примыкающая к береговой линии;

пляж — скопление песчаных наносов в прибойной зоне.

Навигационными опасностями называют места с малыми глубинами. К ним относятся:

банка — отдельно расположенный участок мели, глубина над которым значительно меньше, чем глубина вокруг него;

бар — наносная мель в устье реки при ее впадении в море, лежащая поперек входа в устье;

коса — узкая длинная мель, переходящая в подводную отмель берега;

мелководье — большое неглубокое пространство;

мель — место в море с глубинами менее 10 м;

отмель — мель, идущая от берега в сторону моря;

риф — отмель или банка из камней или кораллов;

осушная мель — появляющаяся из воды при отливе;

отличительная глубина — глубина, резко отличающаяся от окружных глубин в большую или меньшую сторону.

§ 16. Средства навигационного оборудования.

Опасные в навигационном отношении места как в открытом море, так и вблизи берегов ограждаются соответствующими знаками или сооружениями, которые называются средствами навигационного оборудования.

Средства навигационного оборудования подразделяются на береговые и плавучие.

1. Береговые СНО.

Береговой маяк.
Рис. 32. Береговой маяк

К береговым СНО относятся маяки, навигационные и створные знаки.

Маяк (рис. 32) представляет собой фундаментальное строение башенного типа, оборудованное в верхней части специальным световым аппаратом. Маяк не только предупреждает об опасности, но и служит для определения места судна в море. Для того чтобы мореплаватель мог опознать маяки, их строят различной приметной формы и придают огню каждого маяка особую световую характеристику. Это помогает судоводителю безошибочно определить местонахождение своего судна (в том случае, если он детально изучил предстоящий район плавания).

Отличительной характеристикой маяка являются: характер и цвет огня; число проблесков или затмений; период проблесков; Дальность видимости маяка в милях для высоты глаза наблюдателя в 5 м; обслуживаемый маяк пли нет; сведения о техническом вооружении маяка; сведения об имеющихся лоцманских и спасательных станциях и средствах связи.

Огонь маяков бывает: постоянным, проблесковым, группопроблесковым, постоянным с проблесками, постоянным с группой проблесков. Огонь маяка может быть цветопеременным, т. е. меняющим цвет.

Для обеспечения безопасности плавания во время тумана и ограниченной видимости на маяках подают звуковые сигналы при помощи сирены, тифона, наутфона, колокола, предупреждающие судоводителя о близкой навигационной опасности. На картах маяки обозначаются звездочками с просветом посередине и с точкой в центре, указывающей точное положение маяка на карте. На генеральных картах все маячные огни независимо от их цвета изображаются желтыми пятнами. Около условного изображения маяка на карте ставится его полная характеристика и название. Если маяк светит только в определенном секторе, то этот сектор наносится в виде пунктира. Например, рядом с обозначением

Створные знаки на берегу.
Рис. 33. Береговые створные знаки

маяка на карте стоит надпись ГР Пр (2) (20с) 18м Т (с) РМк ЛС. Расшифровывается это так: маяк имеет огонь группо-проблесковый, 2 проблеска в группе, продолжительность периода 20 секунд, дальность видимости огня 18 миль, туманный сигнал — сирена, имеются радиомаяк и лоцманская станция.

Навигационные знаки — специальные сооружения различной конструкции, по размерам значительно меньше маяков. Они могут быть освещаемыми и неосвещаемыми. Включение огня на знаках производится обычно автоматически при помощи фотоэлементов. Знаки постоянно не обслуживаются. Освещаемые навигационные знаки имеют отличительную от других знаков района световую характеристику, которая, как правило, бывает проблесковой, постоянной или группо-проблесковой. Кроме того, освещаемые знаки различаются по цвету огня. Само расположение знака и характеристика его огня наносятся на навигационную карту. Дальность видимости огней таких знаков достигает 6—8 миль при ясном состоянии атмосферы.

Створные знаки устанавливаются на берегу для указания судового хода на фарватерах и в узкостях (рис. 33). Онислужат для обеспечения безопасности прохода судов в районах со стесненными условиями плавания. Кроме того, створные знаки устанавливаются при оборудовании мерных линий для обозначения направления движения судна и секущих направлений для замеров скорости хода судна на различных режимах работы двигателя. Знаки бывают деревянными, металлическими, каменными, освещаемыми и неосвещаемыми. Днем на белых (черных) трапециевидных щитах отчетливо видны черные (белые) вертикальные полосы, а ночью в верхней части щитов зажигаются огни, чаще всего красного или зеленого цвета, чтобы их легко было отличить от любых случайных огней населенного берегового пункта. Направление линий створов на фарватере, узкости или мерной линии нанесено па навигационной карте. На карту мелкого масштаба нельзя одновременно нанести два створных знака, тогда наносят один знак и линию, а рядом ставят пояснительную надпись «2 ств. зн. ».

Линия девиационных, ограничительных и поворотных створов на карте обозначается точечным пунктиром, а ходовые направления— сплошной линией. Значения направления створов даются на карте только истинные.

2. Плавучие средства навигационного оборудования.

Плавучие маяки.
Рис. 34. Плавучий маяк

К плавучим средствам навигационного оборудования относятся плавучие маяки, буи, бакены и вехи. Плавучие средства навигационного оборудования ограждают участок водной поверхности, который представляет опасность для плавания судов, или указывают направление фарватера в районах, где можно плавать лишь по определенным путям.

Плавучий маяк —судно, оборудованное маячной аппаратурой и установленное на якорях в точно обозначенном на карте месте (рис. 34). Плавучий маяк служит подходным ориентиром к порту, заливу, бухте и т. д. и на нем часто размещается лоцманская вахта. Судно имеет отличительную окраску, а на его бортах наносится название маяка.

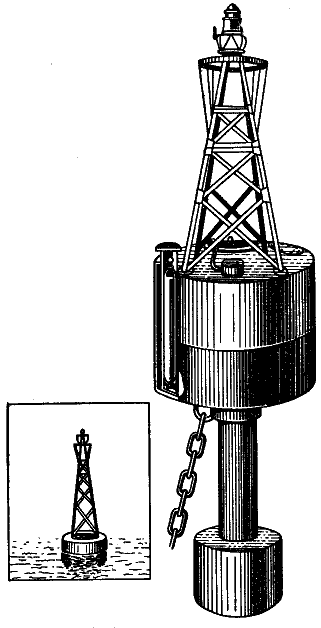

Освещаемый буй.

Веха.

Рис. 35. Буй освещаемый

Рис. 36 Веха: 1 — деревянный шест; 2 — буек; 3 — топовая фигура; 4 — якорь

На морских навигационных картах плавучий маяк обозначается знаком, похожим на кораблик с мачтой посередине. Рядом с его обозначением и названием на карте дается полная характеристика огня. Из плавучих средств навигационного оборудования он является наиболее надежным. Если плавучий маяк по каким-либо причинам не находится на своем штатном месте, то на нем поднимают установленные сигналы: днем два черных шара, один в носовой, другой в кормовой части судна, ночью — два красных огня, расположенных по одному в носовой и кормовой частях судна. Днем вместо черных шаров могут быть подняты два красных флага.

Буй (рис. 35) — полый металлический корпус шарообразной, конусообразной или цилиндрической формы с укрепленной на нем ажурной надстройкой, в которой находится световая аппаратура. К нижней части металлического корпуса прикреплено якорное устройство. Характер и цвет огней устанавливается в зависимости от назначения буя. Для предупреждения судоводителя во время плохой видимости о близкой навигационной опасности буи снабжаются средствами туманной сигнализации — колоколами, свистками или гудками. На боковых сторонах буя отличительной краской наносится его порядковый номер.

Бакен — плавучий предостерегательный знак цилиндрической, конической или другой формы, устанавливаемый на якоре для ограждения опасностей или фарватеров. Для того чтобы отличить один бакен от другого, они окрашиваются в различные цвета.

Веха (рис. 36) — вертикально стоящий на якоре деревянный шест с топовой фигурой. Веха поддерживается на плаву специальным закрепленным на ней буйком. Вехи имеют различную окраску и форму фигур, что позволяет мореплавателю определить безопасную сторону прохода судна.

3. Системы ограждения навигационных опасностей.

Для ограждения отдельных навигационных опасностей или больших водных участков на морях и озерах принята так называемая «кардинальная система» (ограждение относительно стран света). Плавучие средства ограждения расставляются следующим образом.

Северную веху, бакен или буй устанавливают к югу от опасности, и при проходе судно должно руководствоваться правилом: «оставь знак к северу, а сам иди с юга».

Южную веху, бакен или буй устанавливают к северу от опасности по правилу: «оставь знак к югу, а сам иди с севера».

Восточную веху, бакен или буй устанавливают к западу от опасности («оставь знак к востоку, а сам иди с запада»).

Западную веху, бакен или буй устанавливают к востоку от опасности («оставь знак к западу, а сам иди с востока»).

Крестовую веху, бакен или буй устанавливают непосредственно над небольшой по своим размерам подводной опасностью, например, над одиночной подводной скалой или банкой, что означает: «обходи знак с любой стороны».

Плавучими средствами ограждения обозначаются правая и левая кромки фарватеров (по отношению к судну, идущему с моря к берегу). Такая система ограждения границ фарватера называется латеральной (боковой) системой.

Для обозначения осей фарватеров и рекомендованных курсов на больших водных участках, а также для обозначения линии пробега при отсутствии ведущих створных знаков на мерной линии принята осевая система. Плавучие средства ограждения те же, но имеют особую окраску и характер огней. Кроме общепринятых систем ограждения навигационных опасностей и обозначения границ фарватеров и рекомендованных курсов, существуют знаки ограждения затонувших судов, рыболовных снастей и кабелей, обозначения мест якорных и карантинных стоянок.
