Приборы для наблюдения и измерения расстояния и времени.

1. Бинокль.

Устройство бинокля.

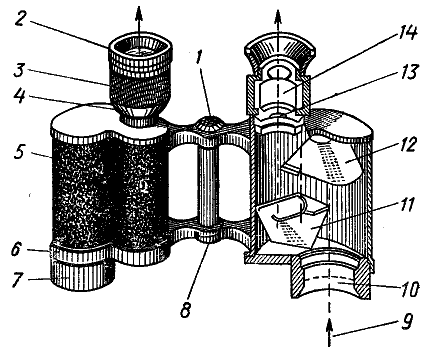

Рис. 73. Призматический бинокль: 1 — винт шайбы шарнира; 2 — наглазник; 3 — кольцо с накаткой; 4 — диоптрийное стекло; 5 — окулярная крышка; 6 — крышка объектива; 7 — наружное кольцо оправы объектива; 8 — шарнир; 9 — ход лучей; 10 — объектив; 11 —призма объективная; 12—призма окулярная; 13 — линза; 14 — окуляр

Бинокль (рис. 73) служит для наблюдения отдаленных береговых и навигационных ориентиров. Наиболее удобным для пользования является призматический бинокль с сеткой. У любителя бинокль часто является единственным прибором, при помощи которого можно определить расстояние на море. Бинокль состоит из двух зрительных труб, подвижно соединенных между собой. Внутри труб смонтирована система увеличивающих линз и призм.



При помощи винтовой нарезки оправы окуляров изображение можно сфокусировать по своим глазам для каждой тру бы в отдельности. В поле зрения окуляра помещена сетка делений. Расстояние между короткой и длинной черточками (рис. 74) равно пяти тысячным расстояния до предмета, а между длинными черточками — десяти тысячным. Бинокль с сеткой позволяет быстро определить расстояние до предмета, его длину или высоту, Расстояние до цели Д находят по формуле:

D = h

где h — высота предмета;

n — число делений по шкале, перекрывающих изображения предмета.

Сетка бинокля.
Рис. 74. Сетка призматического бинокля

Пример 1. Определить расстояние до судна, если его мачта имеет высоту 16 м и занимает 2 деления сетки бинокля.

Решение. Д= =8000 м, или 8 км.

Пример 2. Определить расстояние до маяка, если его высота 60 м и он занял 3 деления сетки бинокля.

Решение. Д= =20000 м, или 20 км.

Пример 3. Определить расстояние до того же маяка, если он занял 15 делений сетки бинокля.

Решение. Д = = 4000 м, или 4 км.

Пример 4. Расстояние до маяка равно 10000 м. По биноклю маяк занял 10 делений, определить его высоту.

Решение . h = = 100 м.

Для быстрых подсчетов полезно запомнить, что расстояние до предмета в километрах равняется отношению его длины или высоты в метрах к числу делений.

Бинокль требует бережного к себе отношения. Он боится тряски, сырости, ударов, прямых солнечных лучей. Линзы бинокля надо периодически осторожно протирать чистой стираной фланелевой тряпочкой. Пыль со стекол удаляют мягкой кисточкой, а масляные пятна — чистой батистовой тряпочкой, слегка смоченной в эфире или спирте. Протирать надо осторожно, так как спирт может попасть в оправу и растворить состав, которым склеены линзы. При неаккуратном протирании на линзах образуются незаметные царапины и снижается прозрачность стекол. Самим разбирать бинокль не следует.

2. Часы.

Специальные судовые или морские часы предназначаются для повседневного пользования. Циферблат их разбит на 24 часа. Завод часов недельный. Суточный ход не превышает ±30 сек. Ежедневно часы надо проверять по радиосигналам. Перестановку стрелок следует производить только по ходу часовой стрелки. Передвижение стрелок назад допускается в пределах двух-трех минут.

Палубные часы — обыкновенные часы хорошего качества. Циферблат их разбит на 12 часов. Они хранятся в деревянном футляре. Суточный ход их не превышает ±12 сек. Часы заводятся ежедневно в одно и то же время.

Секундомер — часы карманного типа с пружинным заводом и свободным анкерным ходом, служат для точного измерения небольших промежутков времени. На маломерных судах секундомер вполне могут заменить ручные или карманные часы, имеющие большую центральную секундную стрелку. Эти же часы могут быть использованы для определения пройденного расстояния, моментов взятия пеленгов, времени изменения курса и других моментов, которые необходимо наносить на карту.


§ 33. Прокладочные инструменты.

При работе на карте судоводитель-любитель должен использовать прокладочный инструмент, в набор которого обязательно должны входить: параллельная линейка, транспортир навигационный и циркули.

Параллельная линейка (рис. 75) служит для проведения на карте прямых и параллельных линий, курсов, пеленгов, снятия с карты и нанесения на карту координат. Линейка состоит из двух половин, соединенных двумя равными тягами. Срезы линеек не должны иметь зазубрин, изгибов, заусениц, а тяги должны легко вращаться вокруг осей, но без свободного хода. При работе с линейкой необходимо следить за параллельностью передвижения, чтобы не сбить заданного направления линии.

Параллельная линейка.
Рис. 75 Параллельная линейка

Транспортир.
Рис. 76. Транспортир

Измерители - циркуль.
Рис. 77. Измерители

Линии наносятся остро отточенным карандашом без заметного усилия. Транспортир навигационный (рис. 76) служит для построения и измерения на катге углов, курсов и пеленгов. Он представляет собой полукруг с линейкой. Центр полукруга отмечен вырезом на линейке. Верхний срез дуги градуирован по верхнему ряду от точки 1 до точки 2 влево — от 0 до 90°, от точки 2 до точки 3 влево — от 270 до 360°; по нижнему ряду от точки 1 до точки 2 влево — от 180 до 270° и от точки 2 до точки 3 — от 90 до 180°. Верхний ряд цифр используется для прокладки линий вверх от параллели, нижний ряд — вниз от параллели. Следует помнить, что углы увеличиваются от 0 до 360° от нордовой части меридиана вправо.

Циркули (рис. 77) служат для измерения расстояний и нанесения их на карту. Применяются циркули двух видов: чертежный и измерительный. Работать с циркулем удобнее одной рукой.

Большие расстояния откладываются по частям. Разводить ножки циркуля более чем на 90° не рекомендуется. Расстояние измеряется на боковой рамке карты в той же широте, где происходит плавание или находится измеряемое расстояние. Отложив расстояние, следует проверить его повторным обратным измерением.

Грузики для карт предназначены для удержания карты на рабочем месте. На маломерных судах, где нет рубки, грузики могут заменяться кнопками, которыми карта крепится на плоском деревянном переносном планшете.
