Зрительные судовые сигналы согласно «Правилам плавания по внутренним судоходным путям».



А. Сигналы, поднимаемые на судах во время движения (на ходу).



I . На паротеплоходах при следовании без состава судов.

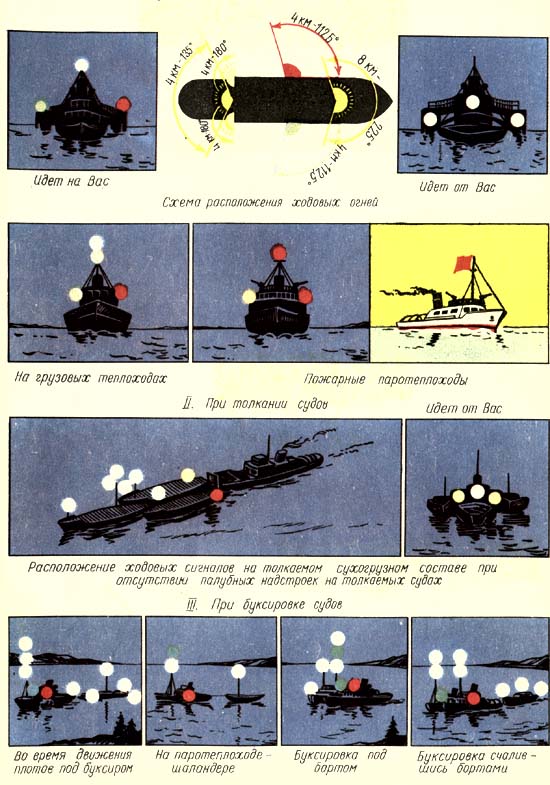

Ходовые сигналы судов.





  Клеим лодку из ПВХ

Судоводителям

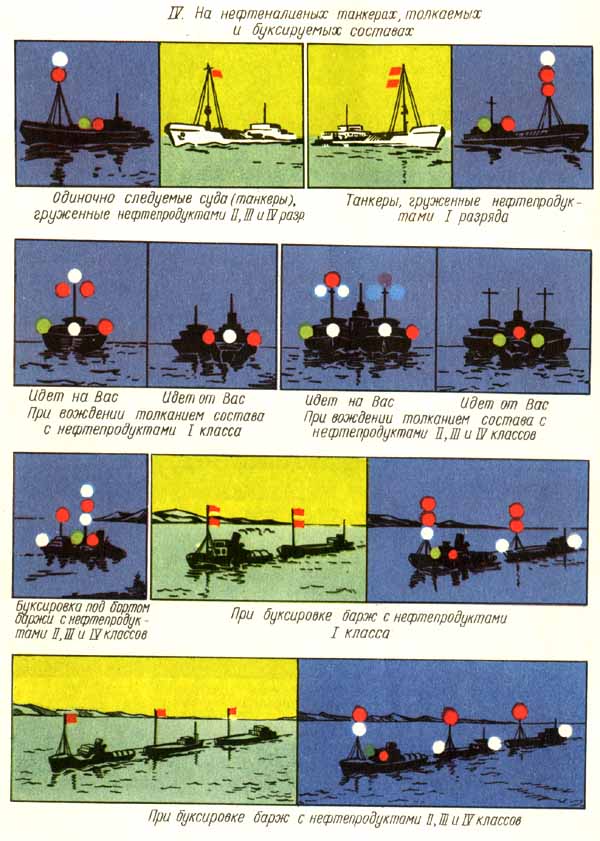

Сигналы судов во время движения.

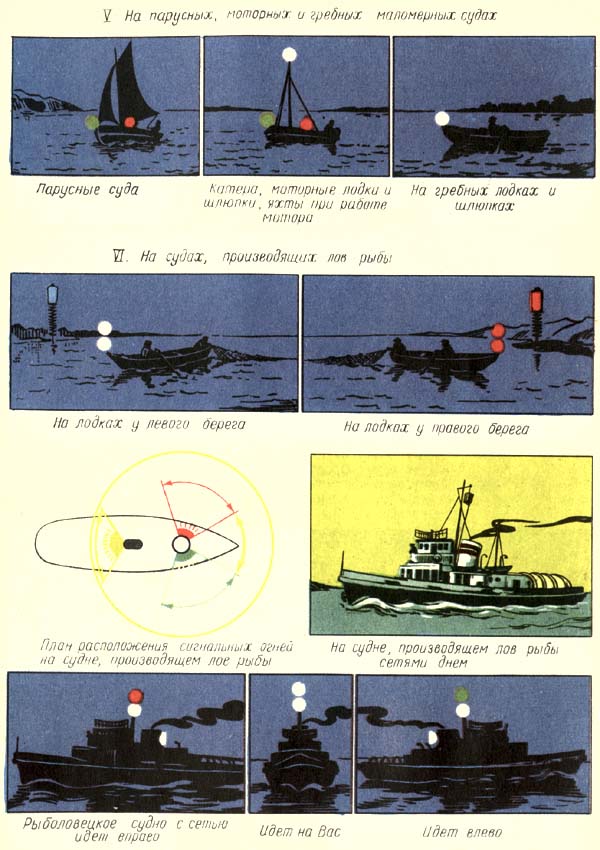

Сигналы на моторных, парусных, рыболовных судах.

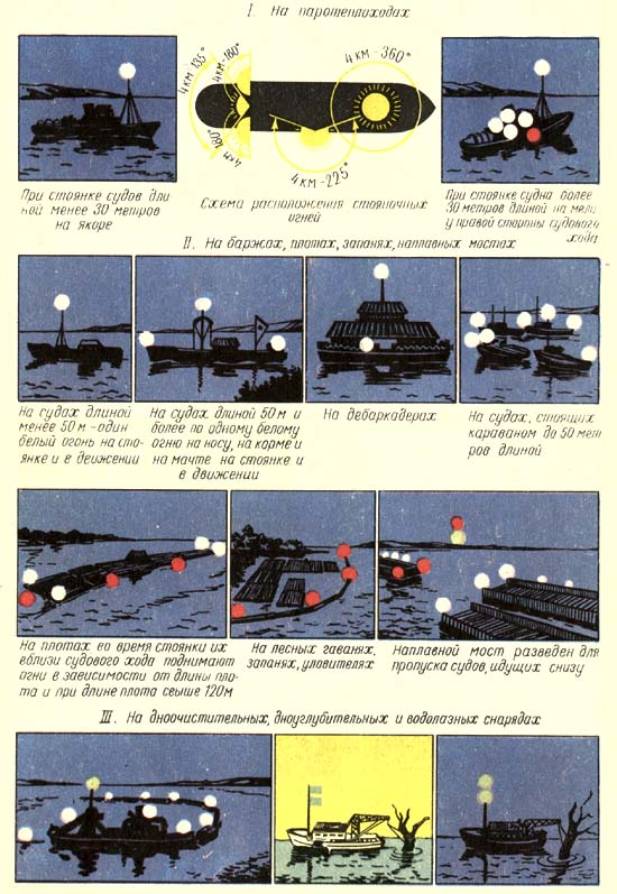

Б. Сигналы, поднимаемые на судах во время стоянки (стояночные сигналы)

Стояночные сигналы на судах.

Сигнализация о штормах и сильных ветрах.

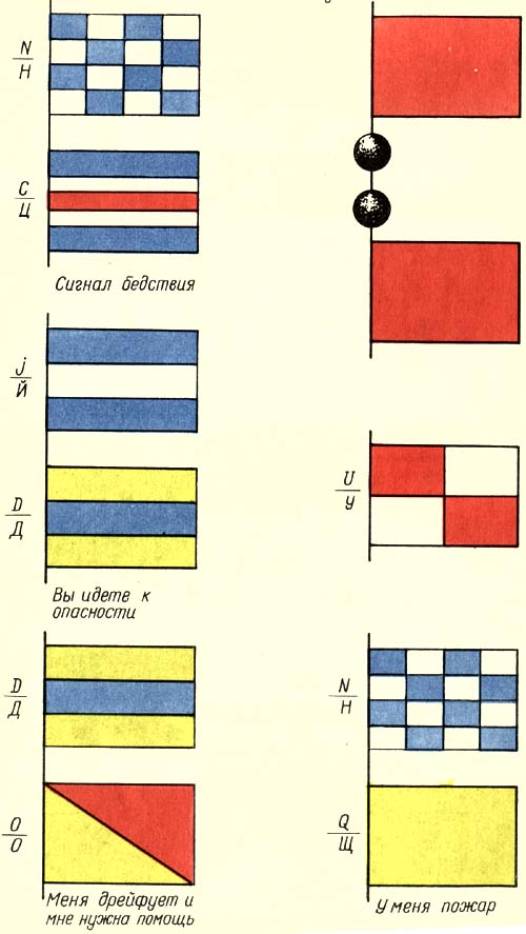

Аварийные двухфлажные сигналы по международному своду сигналов



Аварийные двухфлажковые сигналы.

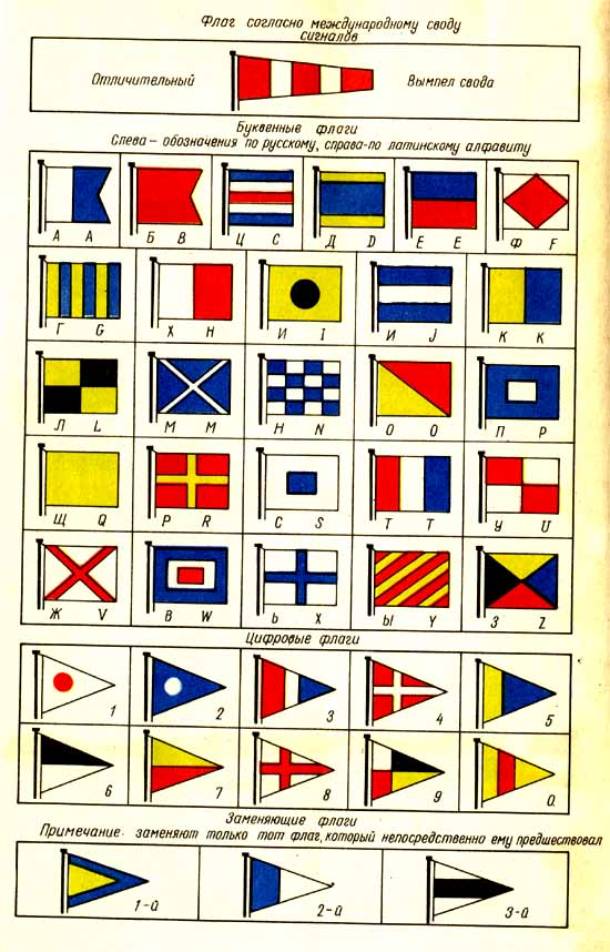

Буквенные флаги.

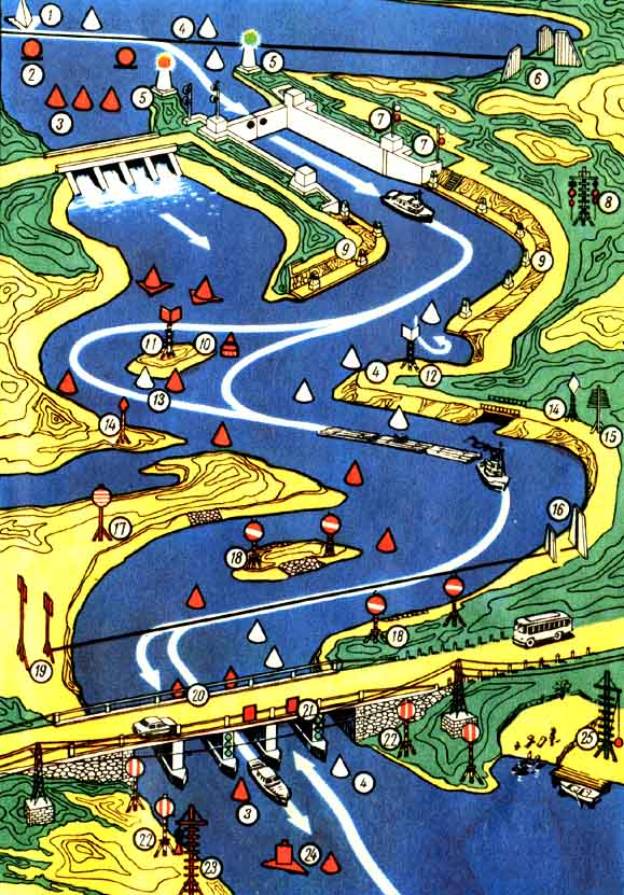

Схема расстановки судоходных знаков на внутренних судоходных путях.



Судоходные знаки на реках и каналах.


1 — буй — плавучая пирамида

2 — шаровой буй

3 — красный буй ограждает опасности судового хода с правой стороны

4 — белый буй ограждает опасности судового хода с левой стороны

5 — опознавательные знаки входа в канал с проблесковым светом: красным — правого берега, зеленым — левого берега

6 —щелевой створ устанавливается на подходах к руслу канала со стороны

водохранилища

7 — светофоры дальнего действия дают сигнал на подход к шлюзу, светофоры ближнего действия — на вход в камеру шлюза и выход из нее

8 — сигнальная мачта левого берега

9 — путевые огни устанавливаются на обоих берегах каналов. Огни правого

берега — красные, левого — зеленые

10 — разделительный буй указывает разделение судового хода 11 — перевальный знак правого берега

12 — перевальный знак левого берега

13 — спаренные буи указывают разделение судового хода

14 — ходовые знаки

15 — весенний знак левого берега служит ориентиром в период половодья

16 — створ из двух пирамидальных знаков

17 — весенний знак правого берега

18 — знаки, указывающие места прокладки подводных трубопроводов, телеграфных и электрических кабелей

19 — створ правого берега из двух простых знаков

20 — щиты ромбообразные красные указывают судоходные пролеты мостов

судам, идущим сверху






21 — щиты квадратные красные указывают судоходные пролеты мостов

судам, идущим снизу

22 — знаки, указывающие переходы над рекой телеграфных и электрических

проводов

23 — семафорная мачта

24 — свальный бакен

25—мачта сигнальная, устанавливаемая на пляжах
