Корпус трехслойной конструкции.

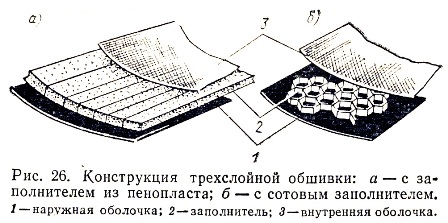

Для уменьшения веса парусной доски часто применяют корпуса трехслойной конструкции с наружным и внутренним слоями из стеклопластика и заполнителем между ними из пенопласта или сотовых конструкций (рис. 26). Для достижения качественной склейки слоев между собой необходимо обеспечить равномерный прижим всех трех слоев к матрице.

Конструкция корпуса доски серфингиста.

Наиболее эффективным в этом случае является применение метода вакуумного формования. Пропитанную смолой стеклоткань вручную укладывают в матрицу и слегка разглаживают, затем укладывают заполнитель и внутренний слой стеклоткани. Если заполнителем служит пенопласт марки ПХВ, то в нем необходимо сделать сквозные отверстия для обеспечения выхода воздуха из нижнего слоя пластика при обжатии пакета. Отверстия можно сделать при помощи шила, протыкая им пенопласт, уложенный на доску, через 20 мм.

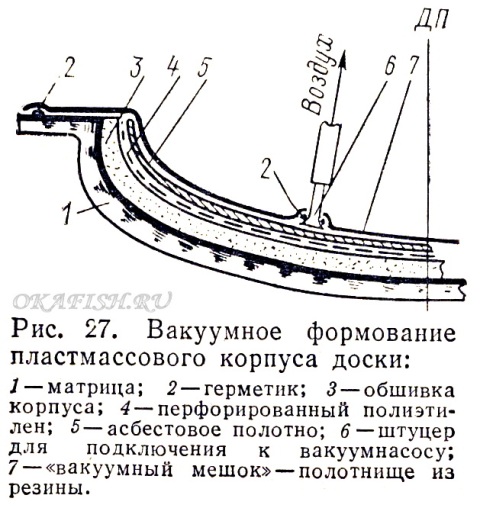

Уложенный в матрицу пакет из «сырых» оболочек и заполнителя покрывают эластичной пленкой, кромки которой на фланцах матрицы плотно заделывают, чтобы не проходил воздух. Затем воздух из пространства между матрицей и пленкой удаляется при помощи вакуумнасоса и происходит обжатие пакета стеклоткани атмосферным давлением (рис. 27).

При любительской постройке в качестве пленки можно применить прорезиненные материалы или полиэтилен. Особое внимание надо обратить на герметизацию пространства между пленкой и матрицей. Для уплотнения соединения можно применить пластилин.

Пластиковый корпус виндсерфера.

При изготовлении досок трехслойной конструкции применяют пенопласт марок ПХВ или ПС. Толщина заполнителя зависит от его прочностных характеристик и колеблется от 3 до 10 мм. Пенопласт предварительно нарезается в виде реек, которые подгоняют по обводам матрицы и склеивают между собой в блоки, применяя клей «Момент». Склеенный заполнитель аккуратно вынимается и матрица подготавливается к формованию оболочек; наносятся разделительный и декоративный слои, затем укладывается нужное число слоев предварительно пропитанной эпоксидной смолой стеклоткани.

Уложив в матрицу пенопластовый заполнитель, на него настилают внутренний слой стеклоткани, также пропитанной связующим, и покрывают матрицу перфорированным слоем полиэтилена для предотвращения приклеивания оболочки корпуса к герметичной пленке. Между оболочкой, обеспечивающей обжатие, и внутренним слоем полиэтилена укладывают пористый материал (асбест, бумага, медная сетка), чтобы улучшить отсос воздуха из матрицы. Для обеспечения общей прочности доски для виндсерфинга достаточно по одному слою стеклоткани марки Т11-ГВС9 с обеих сторон заполнителя. Только в районе палубы, где находится спортсмен, следует уложить два слоя стеклоткани. Выклеенные оболочки легко состыковываются между собой. В качестве прочной связи применяют вертикальный киль толщиной 20 мм из пенопласта.
