Самодельные рыболовные крючки.

Рыболову часто бывают необходимы специальные крючки, например, на сазанов, для самодура, без бородки, определенным образом изогнутые и др. Умельцы с успехом делают всевозможные крючки в домашних условиях, и качество их подчас не хуже, чем заводских крючков.

Тот, кто хочет освоить изготовление крючков, должен обладать минимумом знаний о некоторых марках стали и об основах ее термообработки. Нас интересуют углеродистые инструментальные стали и так называемые пружинные стали.

Последние частично входят в две группы сталей: в углеродистые качественные стали и машиностроительные низколегированные и легированные стали.

Эти марки сталей обозначаются по-разному. Например, углеродистая инструментальная сталь обозначается У7А. Буква У означает, что сталь углеродистая, цифра 7 — что в ней содержится 0,7% углерода, буква А — малое количество вредных примесей.

Углеродистая качественная сталь может иметь обозначение Ст. 65. Это говорит о том, что в стали содержится 0,65% углерода.

Термообработка стали. Если незакаленную (сырую) качественную сталь нагреть до определенной температуры и быстро охладить в воде или масле, то свойства ее изменятся. Этот процесс называется закалкой.

Если сырую сталь можно ковать, пилить и т. п., то закаленную сталь обрабатывают только абразивными материалами, так как после закалки она становится чрезвычайно твердой. Одновременно у нее появляется существенный недостаток — хрупкость.

Процесс, называемый отпуском, значительно снижает хрупкость закаленной стали и лишь немного уменьшает ее твердость. Отпуск — это нагрев закаленной стали до относительно небольших температур с последующим охлаждением на открытом воздухе или в масле.

И наконец, отжиг закаленной (и отпущенной) стали заключается в нагреве ее до температуры несколько меньшей температуры закалки и охлаждения на открытом воздухе. В результате отжига сталь приобретает свои первоначальные качества — становится вновь сырой.

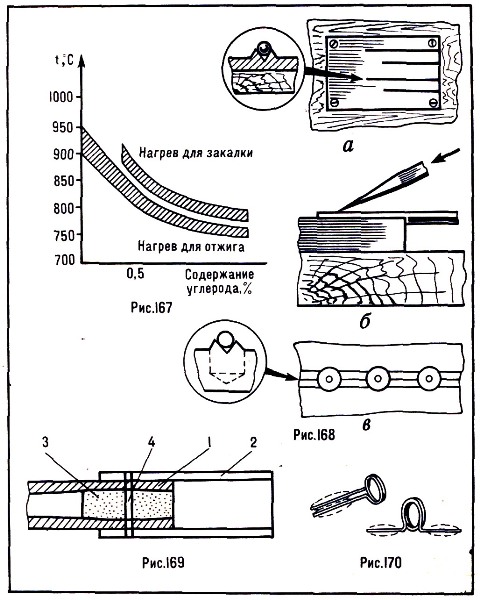

На рис. 167 (ниже) даны графики закалки и отжига углеродистых сталей. Анализ графиков позволяет сделать следующие выводы:

1. Стали с содержанием углерода менее 0,3% не закаливают.

2. Для каждой марки стали существует своя температура закалки.

3. Нельзя превышать температуру закалки, так как при этом сталь безвозвратно портится.

Легированные стали имеют большой разброс температуры закалки, отпуска и отжига даже в родственных группах.

Несколько замечаний по процессу отпуска. Отпуск закаленной стали проводят непосредственно после закалки.

Перерыв между этими процессами не должен превышать 24 ч. Температура отпуска стали одной и той же марки зависит от того, для какого изделия ее предназначают.

Например, вы делаете измерительный инструмент — температура отпуска 150—180°; резец по дереву — 250—280°; пружину — 300—500°. Иными словами, диапазон температур отпуска очень большой.

Основным сырьем для изготовления крючков в домашних условиях являются швейные ручные иглы всех размеров из так называемой игольной проволоки, которую делают из углеродистых инструментальных сталей марок У7А, У8А и У10А.

Самая мелкая игла № 1 имеет толщину 0,55 мм. Кроме игл, особенно для самых мелких крючков, используют пружинную проволоку.

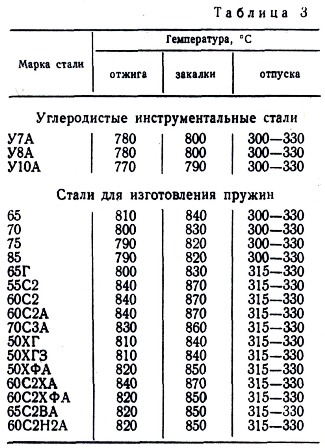

В табл. 3 приведены данные о термообработке стали наиболее ходовых марок, применяемых для крючков.

Проводя термообработку крючков, надо иметь в виду следующее: 1. Если закалку производить в воде комнатной температуры, то твердость стали будет выше, чем при закалке ее в машинном масле.

2. Если отпуск стали проводить при температуре 330° (верхний предел), то сталь получается более вязкая.

Это значит, что для изготовления жесткого крючка его надо закаливать в воде и отпускать при более низкой температуре; мягкий крючок закаливают с охлаждением в масле и отпускают при температуре 330°.

Термообработку обычно проводят в муфельной печи с термометром. Подходящие швейные иглы или пружины помещают в печь и разогревают ее до температуры-отжига.

Отожженные изделия извлекают из печи и остужают. Если муфельной печи нет, иглы помещают на стальную плоскую болванку, помещают в пламя газовой плиты, примуса и т. п. и раскаливают болванку. По цвету болванки определяют ее температуру.

Для ориентира ниже приведены цвета каления стальных деталей в порядке их появления (в неосвещенной солнцем комнате) в зависимости от температуры (°С):

темно-коричневый (заметен в темноте) — 530—580; коричнево-красный — 580—650; темно-красный (вишневый) — 650—720; вишнево-красный (багровый) — 720—770; вишнево-алый — 770—800; светло-вишнево-алый — 800—830; ярко-красный — 830—870; красный — 870—900; оранжевый — 900—1050; темно-желтый — 1050—1150; светло-желтый — 1150—1230; желто-белый — 1230—1300; ослепительно белый — 1300 и выше.

Пружину отжечь на болванке невозможно, так как у нее разогревается только та часть, которая соприкасается с металлом. Поэтому пружину отжигают в расплаве соли или смеси солей.

Ниже приведены соли и их смеси (в %) для различных температур отжига сталей ("С):

770 — хлористый калий (100); 780 — хлористый натрий (поваренная соль) (96,5), фтористый натрий (3,5); 790—хлористый натрий (90), фтористый кальций (10); 800 — хлористый натрий (100); 810 — хлористый натрий (53), фтористый кальций (47); 820 — фтористый кальций (39), фтористый алюминий — (61); 830 — фтористый калий (90), фтористый алюминий (10); 840 — тетраборнокислый натрий (бура) (100); 850 — углекислый натрий (кальцинированная сода) (100); 860 — фтористый калий (100); 870 — фтористый калий (76), фтористый калий (24).

Когда материал для крючков готов, приступают к засечке бородки. Готовят специальное приспособление (рис. 168), представляющее собой отрезок листовой стали толщиной более 2 мм, на котором зубилом насекают несколько канавок (рис. 168, а).

Иглу с удаленным острием или проволоку от пружины помещают в канавку и остро отточенным зубилом (лезвие имеет угол заточки 15—25°) делают засечку бородки (рис. 168, б).

После непродолжительной тренировки засечки, как правило, получаются одинаковыми, без брака. Если предусмотрены засечки на цевье крючка, их делают в специальной бороздке с несколькими углублениями (рис. 168, в).

Крючки затачивают, делают колечко или лопаточку, выгибают, проковывают (если это необходимо). Можно использовать в качестве колечка ушко иголки, расширив его до необходимых размеров.

Полученные крючки помещают на болванку, закаливают, нагревая до нужной температуры, и быстро (вместе с болванкой) охлаждают в воде или любом жидком машинном масле. Двугибые крючки и крючки с засечками на цевье закаливают в расплавах солей.

Сразу же после закалки крючки отпускают, для чего помещают их на хорошо отшлифованную болванку из нелегированной стали и нагревают на небольшом огне. На болванке в зависимости от ее нагрева появляются так называемые цвета побежалости (°С):

светло-желтый (соломенный) — 220; желтый — 230; темно-желтый — 240; коричневый — 255; коричнево-красный — 265;       пурпурно-красный — 275;       фиолетовый — 285; васильковый — 295;  светло-синий — 310;   серовато-синий — 315—325; серый — 330.

Определив по цветам побежалости, что крючки нагрелись до требуемой температуры, извлекают болванку с крючками из зоны нагрева и охлаждают на открытом воздухе. Двугибые крючки отпускают в расплавленных припоях (в % по весу):

свинец — 80, кадмий — 17,5, сурьма — 2,5 — 300°; цинк —  30—35, кадмий — 65—70 — 310°; свинец — 70—80, кадмий — 20—30 — 320°; цинк — 60, кадмий — 40 — 330°.

Чтобы получить особо тонкие крючки, швейные иглы травят в 15—20%-ном растворе серной кислоты до необходимой толщины. В процессе травления иглы все время перемешивают стеклянной или хлорвиниловой палочкой.

Изготовление трехподдевных крючков (тройников) производят на базе двухподдевных (двойников), к которым припаивают тугоплавкими припоями одинарный крючок с удаленной петелькой или лопаточкой. Можно спаять и три одинарных крючка, оставив у одного из них петельку, но предварительно ее надо отжечь вместе с частью цевья.

Краска с темных крючков хорошо снимается уксусной эссенцией или 40—50%-ной соляной кислотой. Луженые крючки освобождают от олова в крепком растворе едкого натра.

С помощью фефки или газовой горелки производят пайку тройника, причем за счет хорошего теплоотвода в виде металлической оправки рабочая часть крючков не подвергается термообработке. Все самодельные крючки очищают от окалины и остатков флюса в 15%-ном растворе серной кислоты, промывают и никелируют.

Несколько слов о крючках для морской ловли. Никелевое покрытие, даже двойное, не спасет крючки от ржавления. Наличие пор в никелевом покрытии приводит к тому, что в конце концов ржавчина обезображивает крючки и их приходится часто менять.

Есть способ продлить жизнь никелированного крючка. Как известно, никелевое покрытие для прочности обрабатывается термически — крючки, покрытые никелем, не менее чем на 2 ч нужно разогреть до температуры около 250'.

По истечении этого срока крючки вынимают из духовки (а эту операцию удобно производить в духовке газовой или другой плиты) и немедленно опускают в слегка разогретый невитаминизированный рыбий жир, пришедший в негодность. Через 30—60 мин крючки извлекают из рыбьего жира, насухо протирают и выдерживают в теплом месте не менее 10 суток.

Обработанные таким образом крючки за счет закрытия пор в никелевом покрытии более устойчивы к морской воде.

Предыдущая           Мастерская          Следующая
