Изготовление держателя для удилища. Несколько способов.

Подставка для удилищ состоит из двух планок — передней и задней, выполненных из фанеры толщиной 5—6 миллиметров, и кольев, сделанных из прочных деревянных реек толщиной не менее 25 миллиметров.

В передней планке лобзиком выпиливаю сверху четыре прорези для фиксации удилищ. Они должны быть достаточно глубокими, чтобы удилище при сильном ветре не выскакивало из них. Ширина их должна допускать свободное перемещение удилищ в горизонтальной плоскости.

Изготовление держателя для удилища.

В нижней части задней планки выпиливаю большое количество прорезей, которые удерживают удилища под разными углами.






Длина кольев равна длине планки; они крепятся к планкам шурупами или винтами с широкими шайбами таким образом, чтобы их можно было легко поворачивать.

Детали подставки нужно ошкурить и покрыть какой-либо водостойкой краской.

Приспособление легкое, имеет небольшие габариты, в сложенном виде свободно помещается в рюкзаке или даже в чехле вместе с удочкой.

А. Герасимов г. Ленинград

 =============================================

Держатель удилища. Способ второй.

Держатель удилища для ловли с лодки.

Предлагаемый держатель удилищ может быть применен при ловле рыбы с дюралевых лодок типа «Казанка», МКМ, «Прогресс», «Южанка», «Днепр», «Обь» и других, имеющих комингс кокпита из угольника 20X35 миллиметров.

Основными деталями держателя являются основание, закрепляемое за комингс, и трубка, в которую вставляется удилище. Внутренний диаметр трубки должен быть на 2—4 миллиметра больше, чем диаметр комля удилища. Рисунок 1

Чертежи держателя удилища.

Конструкция держателя позволяет перемещать удочку в вертикальной и горизонтальной плоскостях.

Поворот трубки по горизонтали вокруг винта должен происходить с некоторым усилием, что достигается завинчиванием винта до отказа и фиксированием его стопорным винтом. Основание держателя может быть изготовлено из листового дюралюминия, трубка — из черного или оцинкованного железа толщиной 1,5 миллиметра с последующей сваркой стыка. Рисунок 2

Вместо простой гайки удобнее применять гайку - барашек Мб, что облегчает вертикальную регулировку при пользовании держателем. Острые кромки деталей необходимо притупить.

П. Белоус

г. Херсон

=============================================

Держатель удилищ. Способ третий.

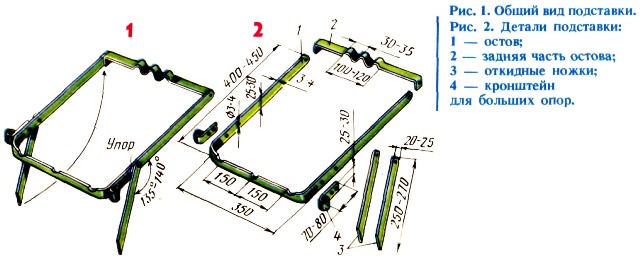

Держатель удилищ можно устанавливать во время рыбалки на естественном и бетонном берегу, на мелководье, на любой лодке. На рисунке показан держатель для трех удилищ, но можно его сделать и для большего числа удилищ.

Подставка для удочки.

Все элементы конструкции изготовлены из дюраля. Общий вес держателя не более полукилограмма без опор, с большими опорами — 1,3—1,5, с малыми — 0,8—1 килограмм. Если рыболов заранее планирует ужение с бетонного берега, крутизна которого не превышает 25—30 градусов, то он берет с собой подставку без опор. Заднюю часть подставки можно прикрепить к одной из скоб на бетонной плите или к металлическому стержню, взятому с собой из дому и вбитому в расщелину между бетонными блоками.



Не обязательно иметь опоры и при ужении с лодки, где подставку можно укрепить с помощью палки и небольшой веревки.

Большие и малые опоры надо изготовить и брать с собой при необходимости.

Устройство подставки видно на рисунке.

К. Путилин г. Краснодар

=============================================

Держатель удилища. Способ четвертый.

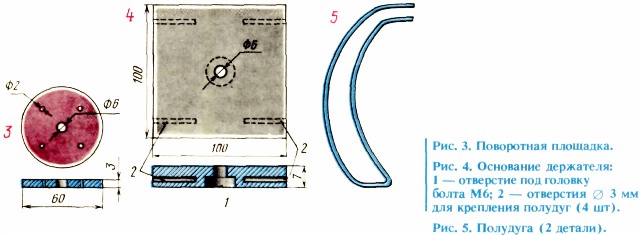

Из проволоки диаметром 3,5 миллиметра делаю кронштейн, жесткость которого усиливаю приваренной (или припаянной) стяжкой. Затем кронштейн со стяжкой креплю к поворотной площадке при помощи монтажной планки на четырех заклепках. В основании на водостойком клее (БФ-2, БФ-6) закрепляю болт Мб, головку которого для предотвращения проворота стачиваю с двух сторон и утапливаю заподлицо с основанием. В основании просверливаю четыре отверстия диаметром 3 миллиметра для крепления полудуг, изготовленных из стальной проволоки диаметром 3 миллиметра. Монтажную планку и поворотную площадку делаю из алюминия, дюралюминия, в крайнем случае — из латуни, основание — из металла или полимерного материала. Рисунок

На болт в основании держателя с полудугами надеваю кронштейн с поворотной площадкой и закрепляю гайкой-барашком Мб. Накачав резиновую лодку на 2/3 нормы, собранную конструкцию устанавливаю на борт в удобном месте и накачиваю лодку до конца. Чтобы изменить положение удилища в процессе рыбной ловли, достаточно отвернуть гайку на 1 — 1,5 оборота, повернуть держатель в нужном направлении и вновь закрепить гайкой.

Е. Макшаев

г. Смоленск

Журнал Рыболов
