Самодельный складной таган для похода.

Таганок что это такое? В многодневных походах и на рыбалке мы с друзьями при оборудовании кострища  пользуемся  складным металлическим таганом (рис. 1).

Одно из основных его преимуществ — значительная устойчивость на жестком каменистом грунте. На нем можно готовить уху и жарить рыбу на противне.

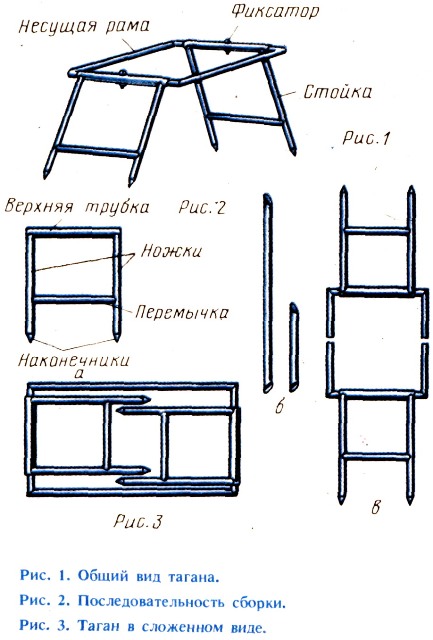

Таган в сборе.

Вес тагана небольшой -  до 450 граммов; на сборку и разборку уходит не более двух минут.





О карасе

 Судоводителям


Клеим лодку из ПВХ







Как насадить мотыля колечком Жерлицы. Практика.







Таган рассчитан на эксплуатацию его группой рыболовов или туристов, но если творчески подойти к определению его размеров, подбору материала для основных деталей конструкции, то и для рыболова-одиночки он может представлять определенный интерес.

Основной исходный материал для тагана тонкостенные металлические   трубки   диаметром 14—16 миллиметров (лучше из нержавеющей стали). Места соединений нужно сварить. На рис. 2 показана последовательность сборки тагана.

В первую очередь надо сделать две стойки (рис. 2,а). В ножки стоек запрессовать дюралевые наконечники. Затем следует изготовить трубки несущей рамы (рис. 2,б). Концы продольных и поперечных трубок отрезать под углом 45°; продольные трубки для увеличения жесткости полезно слегка сплющить по всей длине, оставив кончики их на длине 10—15 миллиметров круглыми для обеспечения качественной стыковки и сварки с поперечными. Потом поперечные трубки вставить в верхнюю трубку стойки и  всю  конструкцию  сварить  (рис. 2,в).

Длина верхней трубки стойки должна быть на 18—20 миллиметров короче поперечной трубки несущей рамы, так как суммарная длина двух стоек больше длины несущей рамы, и при складывании тагана стойки смещают относительно друг друга (рис. 3).

Длину стоек нужно выбрать с таким расчетом, чтобы при установке тагана на мягком грунте, когда он вбивается до перемычек стоек, расстояние между землей и несущей рамой было не менее 160 миллиметров. Фиксируются стойки двумя винтами М4 с гайкой. Для увеличения устойчивости стойки крепятся под углом 15—25° по отношению к несущей раме.

В сложенном виде таган желательно запаковать в чехол из тонкого брезента с застежкой «молния». В таком виде он удобен для транспортировки и практически не занимает места в рюкзаке.

А. Клименчев.  г. Москва

Журнал Рыболов

Еще вариант изготовления таганка.
