§ 63. Средства связи и сигнализации на воде.

На маломерных судах связь и сигнализация необходимы для связи с берегом и другими судами, для подачи сигналов бедствия.

Все виды средств связи или сигнализации на маломерных судах подразделяются на три основных вида: визуальную, звуковую, радиотехническую.

1. Визуальная сигнализация.

К средствам визуальной связи относится флажная и световая сигнализации.

А. Флажная сигнализация.

Флажной семафор (рис. 148, а) — наиболее распространенный и доступный вид связи. Сущность его в том, что каждой букве русского алфавита соответствует определенное положение рук. В семафорной азбуке насчитывается 29 буквенных знаков, 8 служебных и 4 знака перемены места. Для того чтобы пользоваться флажным семафором, судоводитель-любитель должен его хорошо знать, а на судне в плавании иметь два флага яркой окраски, прибитых к ручкам для удобства пользования. Необходимо иметь также запасную пару семафорных флажков.

Сигнальные флаги (см. приложение) используются для связи и сигнализации с постами, маяками и проходящими судами. Если мореплаватель-любитель не знает на память значения каждого флага или сочетания флагов, то на судне нужно иметь таблицу, где были бы выписаны эти значения. Сочетания флагов, приведенные в приложении, судоводитель в морском плавании обязан знать наизусть и иметь на судне заготовленные сочетания, чтобы в нужный момент быстро сообщить сигнал предупреждения или бедствия или прочитать сигнал, поднятый другим судном.



Значения однофлажных сигналов

А «Я произвожу испытания на скорость»

Б «Я гружу (выгружаю) взрывчатое вещество»

В «Мне нужна медицинская помощь»

Г «Мне нужен лоцман»

Д «Держитесь в стороне от меня. Я управляюсь с трудом»

Е «Я направляю свой курс вправо»

Ж «Мне нужна помощь»

ЗПредупредительный сигнал вызова береговой станции

И — «Я собираюсь делать сообщение по семафору»

К «Остановите немедленно свое судно»

Л «Остановитесь. У меня есть важное сообщение»

М «У меня на борту доктор»

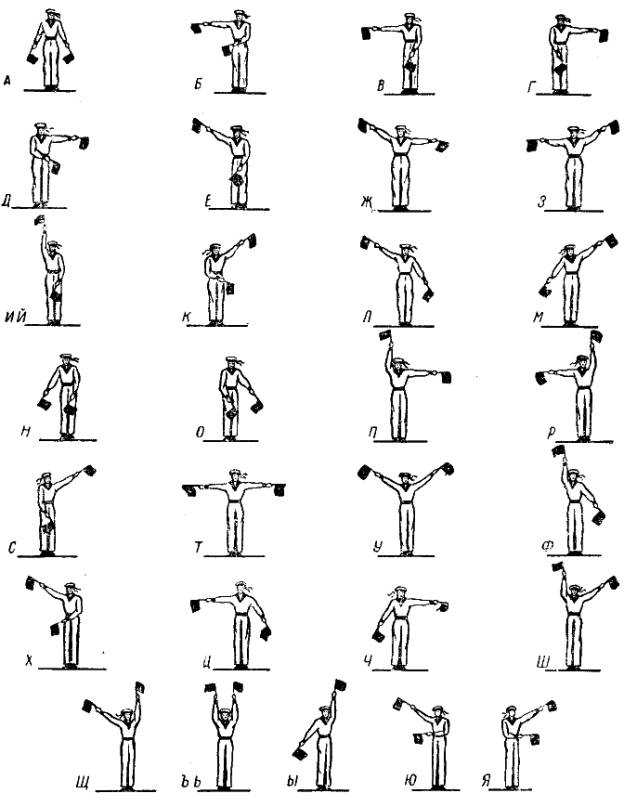

Флажный алфавит.
Рис. 148 а
— алфавит флажного семафора;

Н «Нет», отрицательный

О «Человек за бортом»

П В море: «Ваши огни погасли». В порту: «Экипажу собраться на судно»

Р «Мое судно не имеет хода»

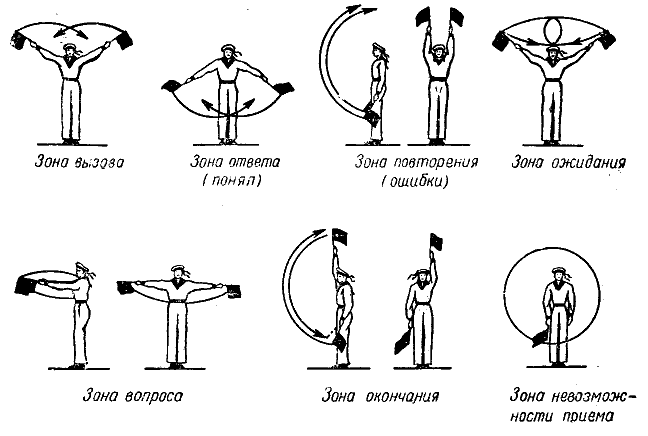

Знаки флажками.
Рис. 148 б
— отдельные знаки и приемы

С «Мои машины работают полным ходом назад»

Т «Не пересекайте моего курса»

У «Вы идете к опасности.»

Ф «Я не управляюсь. Держите связь со мной»

X«У меня на борту лоцман»

Ц «Да», утвердительный

Щ «Мое судно не заражено»

Ь — «Прекратите свои действия, следите за мной»

Ы «Я везу почту»

Б. Световая сигнализация.

Световая сигнализация используется в темное время суток, когда другими средствами связи нельзя передать сообщение. Каждой букве русского алфавита присвоено определенное сочетание, состоящее из набора точек и тире, передаваемых прожектором, сигнальным прибором или клотиком.

Точка передается коротким нажатием ключа, замыкающего электрическую цепь. Тире должно быть в три раза продолжительнее точки.

При отсутствии электрического освещения сообщение можно передавать электрическим карманным фонарем или масляным фонарем, прикрывая свет ладонью руки или фуражкой.

Подача сигналов зеркалом.
Рис. 149. Использование светосигнального зеркала. а — совмещение солнечного пятна; б — подача сигналов

К световой сигнализации относится также светосигнальное зеркало (гелиограф), которое представляет собой прибор, позволяющий подавать отраженные зеркалом лучи в виде световых сигналов на расстоянии до 20 миль. Основан этот прибор на наведении отражения солнечного диска («зайчика») на интересующий объект. Сигнальное зеркало состоит из двух скрепленных на шарнире металлических пластинок, поверхность одной из которых хромирована и отполирована. Пластинка имеет визирное отверстие. Для подачи сигналов зеркало следует держать в руке таким образом, чтобы в его визирное отверстие на верхней створке было видно судно или самолет, которым подается сигнал (рис. 149, а). Чтобы «зайчик» упал на цель и на судне или самолете заметили ваш сигнал, необходимо развернуть зеркало так, чтобы луч, прошедший через визирное отверстие и отраженный от нижней створки на внутреннюю поверхность верхней створки в виде светлого кружка, совпал с визирным отверстием (рис. 149,6).

Чтобы зеркало не упало в воду, оно должно иметь шнурок, который во время подачи сигналов надевают на шею.

Пиротехническая сигнализация или пиротехнические средства служат для подачи сигналов о местонахождении судна или при бедствии судна. Пиротехнические средства разделяются на дневные (густой оранжевый дым) и ночные (ярковидные звезды или пламя).

Шлюпочная парашютная ракета РБ-40Ш взлетает на высоту не менее 200 м, горит ярко-красным огнем и медленно опускается на парашюте. Продолжительность горения 35 сек. Дальность видимости сигнала 10—15 миль.

Ночной сигнальный патрон, обычно называемый «фальшфейер», при горении удерживается в руках и дает факел красного, голубого или белого огня.

Патроны соответственно обозначаются Ф-2К, Ф-2Г и Ф-2Б.

Фальшфейеры красного огня предназначаются для подачи сигналов бедствия, белого — для привлечения внимания, голубого — для вызова лоцмана. Время действия сигнала у патронов красного и голубого огня — не менее 60 сек., у белого — 30 сек. Дальность видимости 5 миль.

Фальшфейеры безопасны в обращении и не задуваются ветром.

Патрон сигнальный дневной при срабатывании выделяет оранжевый дым, который виден с дистанции 3—4 мили. Время горения патрона не менее 30 сек.

Эффективно применяются в светлое время суток плавающие дымовые шашки. Густой дым оранжевого цвета даже при ясной и тихой погоде виден не менее чем на 5 миль. Дымообразование происходит в течение 5 мин. и проходит без открытого пламени.

Пиротехнические патроны надежны, а подготовка к действию вышеупомянутых пиротехнических средств занимает не больше 7—10 сек.

Для подачи сигнала отвинчивается колпачок патрона и резким движением выдергивается кольцо со шнуром. Все патроны при подаче сигнала необходимо держать от себя по ветру.

К .визуальной сигнализации относятся и красители водной поверхности, хорошо видимые с самолета.

К красителям относятся пакеты с красителями — флоуресцеином или уранином марки «А», окрашивающие поверхность воды на площади до 50 м 2в желто-зеленый цвет. Дальность видимости такого пятна с самолета достигает 15—20 км.

Не обязательно при плавании на открытых водных пространствах иметь все вышеуказанные средства пиротехнической сигнализации, но как минимум 1—2 средства из каждой из вышеперечисленных пиротехнических групп надо иметь на судне. Можно иметь одно средство, надежно заменяющее другое. Это необходимо для случая подачи сигнала бедствия. Во избежание пожара зажигать пиротехнические сигналы нужно только за бортом с подветренной стороны судна.

2. Звуковая сигнализация.

На маломерных судах для подачи сигналов, привлечения внимания, указания своего места нахождения в тумане (плохой видимости), при отсутствии визуальной сигнализации применимы все виды автомобильных сигналов, свистки, сигнальные рожки, колокола. Дальность слышимости автомобильного сигнала 1 миля, рожка — 0,5 мили, свистка — в два раза дальше слышимости голоса, электрических, воздушных сирен и паровых гудков — 2 км.

Патрон сигнала бедствия П12 издает сигнальный звук, слышимый при тихой погоде на расстоянии не менее 5 миль.

3. Радиотехническая сигнализация.

В качестве радиотехнического сигнального средства для подачи сигналов бедствия на маломерных судах применима аварийная переносная шлюпочная радиостанция «Шлюп» и аварийная самолетная радиостанция «Кедр-С», которые могут работать как от автоматического датчика сигналов тревоги и бедствия, так и от ручного ключа. Приемник радиостанции «Шлюп» имеет два диапазона волн: 400—550 кгц и 600—9000 кгц. Передачу сигналов можно вести на волнах с частотами 500, 6273 и 8364 кгц. Станция имеет форму цилиндра диаметром 280 мм, высотой 500 мм, весит 25 кг и питается от ручного генератора.

Радиостанция «Кедр-С» работает на частотах 500, 2232, 4465, 8928 и 13392 кгц. В комплект весом 25 кг входят два типа антенн. Питание осуществляется от сухих батарей.

В качестве радиотехнического сигнального средства для малых судов можно рекомендовать и аварийную переносную радиостанцию типа «Плот», предназначенную для подачи и приема телеграфных и телефонных сигналов вызова и бедствия, а также для приема сигналов в диапазонах средних (100—550 кгц), промежуточных (1605—2800 кгц) и коротких (6000—8000 кгц) волн. Имеется автоматический датчик сигнала тревоги.

Питается радиостанция от ручного генератора. Приемник может также работать от водоналивных батарей типа «Дымок», которые входят в снабжение спасательных средств. Радиостанция потребляет при передаче не более 35 вт, а при приеме не более 6 вт. Количество потребляемой электроэнергии от водоналивных батарей при приеме не превышает 1,5 вт.

«Плот» весит 23 кг, имеет размеры 270X300X415 мм и может работать с 6-метровой телескопической антенной, 9-метровой мачтовой и 100-метровой, запускаемой при помощи коробчатого змея.

Радиолокационные пассивные отражатели, установленные на парусных, гребных, деревянных, пластмассовых лодках, также относятся к средствам сигнализации, по которым судоводители судов, где установлены судовые радиолокационные станции, обнаруживают маломерные суда. Установка пассивных радиолокационных отражателей необходима для своевременного обнаружения маломерного судна судами большого флота как на открытых водных пространствах, так и на внутренних водных путях. Известно много случаев, когда своевременное обнаружение маломерного судна при плохой видимости и в тумане предупреждало столкновение мелких судов с крупными при изменении последним своего курса.

Наличие пассивных радиолокационных отражателей на маломерных судах имеет решающее значение в спасательных операциях по розыску судов, унесенных в море.

Пассивный радиолокационный отражатель состоит из трех металлических точно взаимно перпендикулярных дисков диаметром 240 мм и толщиной 1 мм. К одному из дисков прикрепляется стальная трубка диаметром 50 мм и длиной 130 мм. Она насаживается на деревянный двухметровый шток, который вместе с отражателем устанавливается вертикально на мачте.

§ 64. Такелажные работы на судне.

1. Тросы.

Тросы.
Рис. 150. Тросы: а — трехпрядный и четырехпрядный тросы тросовой работы; б — пеньковый трос кабельной работы и его части

Такелажными работами называются все работы с тросами при изготовлении такелажа, буксиров, швартовных концов и др. Тросом называется всякая веревка на судне.

Тросы бывают растительные, стальные и синтетические. Растительные тросы бывают пеньковые, манильские, сизальские и хлопчатобумажные (рис. 150). Пеньковый трос может быть бельным и смоленым Смоленый трос долговечнее, но немного слабее бельного. Из растительных тросов лучшими для швартовки судна являются пеньковые бельные или смоляные Растительные тросы боятся сажи, высоких температур, масел. Если бельный трос в середине светлый, то качество его хорошее, если имеет коричневый цвет, значит, трос прелый.

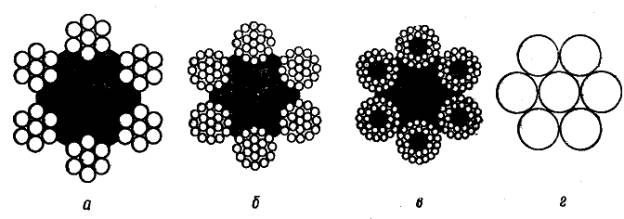

Тросы стальные.
Рис. 151. Стальные тросы: а — жесткий; б — полужесткий; в — гибкий; г — бензель

Стальные тросы изготовляют из оцинкованных проволок (рис. 151). Имея большую крепость, чем растительные, эти тросы более жесткие, а поэтому не так удобны в работе. Чем больше проволок в тросе, тем он мягче, эластичнее, тем удобнее с ним работать.

За тросами требуется уход: растительные тросы после работы просушивают, стальные один раз в месяц смазывают тавотом или отработанным маслом. Кислоты и щелочи портят любые тросы.

Свайка, мушкель, драек, лопатка.
Рис. 152. Такелажный инструмент 1 — свайка, 2 — мушкель, 3 — полумушкель, 4 — драек, 5 — лопатка, 6 — нож

Такелажный инструмент используется при работе с тросами (рис. 152) При помощи свайки пробиваются пряди троса при заделке огонов, соединений тросов. Драек применяется для обтягивания бензелей, найтовов и околачивания такелажных огонов и узлов. Мушкель — деревянный молоток для околачивания тросов. Гардаман — кожаный «наперсток» со стальной или медной головкой на ладони.

Кроме того, в набор такелажных инструментов входят нож, зубило, молоток и лопатка.

2. Узлы.

Узлы служат для связывания тросов и скрепления их с какими-либо предметами, оборудованием и пр. Они должны быстро вязаться и развязываться, но самопроизвольно не распускаться. Основные узлы (рис. 153).

Прямой узел служит для скрепления двух концов троса небольшого диаметра (при небольшом растягивающем усилии во избежание затягивания узла).

Рифовый узел употребляется в том случае, когда требуется быстрая отдача связанных снастей, для чего нужно дернуть за свободный конец троса.

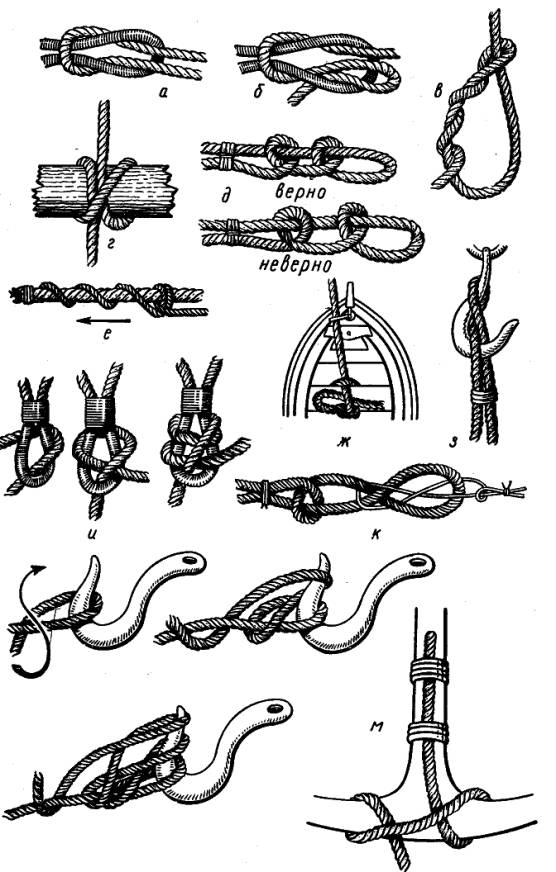

Узлы морские.
Рис. 153
Морские узлы: а — прямой, б — рифовый, в — удавка, г — выбленочный; д — простой штык; е — стопорный узел; ж — шлюпочный узел; з — гачный узел; и —шкотовый (слева) и брамшкотовый (справа); к —плоский узел; л — буксирный, м— буйрепный узел

Удавка применяется для быстрого закрепления троса за бревно и другие круглые поверхности при буксировке. Для прочности узла и уменьшения скольжения на гладкой круглой поверхности дополнительно делается один-два шлага.

Выбленочный узел вяжется в том случае, когда есть предположение, что удавка сползет.

Простой штык применяется при креплении швартовов к рымам и палам. Разновидностью простого штыка является штык с двумя шлагами — он не ползет и не затягивается.

Стопорный узел применяется при креплении фалиней шлюпок, когда подается один буксирный трос на несколько шлюпок.

Шлюпочный узел применяется для прикрепления шлюпки, например, при буксировке.

Гачный узел вяжется для закладывания растительного троса на гак.

Шкотовый узел применяется для вязания шкотов в шкотовые углы парусов. Разновидностью его является брамшкотовый узел, употребляющийся при более сильных нагрузках.

Плоский узел употребляется для связывания тросов различной толщины, например, проводника с буксиром (чаще для этого применяется выбленочный узел с обратной петлей для развязывания).

Буксирный узел служит для закладывания буксирного конца на гаке.

Буйрепный узел употребляется при вязании буйрепа за тренд якоря.

Ещё статьи о узлах и петлях (около 140).

3. Сплесни и огоны.

Сплесни служат для сращивания двух тросов. Они бывают короткими и длинными или разгонными. Короткий сплесень дает в месте сращивания небольшое утолщение. Чтобы срастить два троса коротким сплеснем, распускают пряди обоих концов (рис. 154, а). На трос накладывают марку, предохраняющую трос от распускания.

Пряди одного троса накрест вкладывают в пряди другого. Поворачивая трос по солнцу, пробивают ходовую прядь одного троса под встречную прядь другого с таким расчетом, чтобы при затягивании они прижимали друг друга. Обычно делают три пробивки каждой пряди, затем обрезают по полпряди и пробивают еще по разу. Чтобы срастить два троса длинным (разгонным) сплеснем (рис. 154, б), трос распускают на один-полтора метра и накладывают марки. Затем одну прядь вывивают, а на ее место ввивают прядь другого троса. Оставшиеся две нетронутые пряди связывают между собой, а концы прядей отрезают. Для сращивания двух стальных тросов разгонным сплеснем поступают так же. Только пробивку ходовой пряди производят против спуска под две коренные пряди другого троса, зажав при этом одну коренную прядь, находящуюся слева. Так пробивают все пряди по порядку справа налево, зажимая одну коренную и пропуская под нее две другие.

Огоном называется сделанная на конце или посредине троса петля (рис. 155). На трос накладывается марка, а его свободный конец распускается. Расположив по порядку распущенные пряди, пробивку начинают со средней, пропуская ее под ближайшую коренную прядь против спуска. Затем пробивают верхнюю левую под следующую коренную, зажав при этом предыдущую коренную. Поворачивают огон на 180° и третью прядь пробивают под оставшуюся коренную. В процессе дальнейшей пробивки нужно смотреть, чтобы коренная прядь находилась между двумя ходовыми. Затем ведут пробивку одной пряди под одну коренную. Всего делают три пробивки.

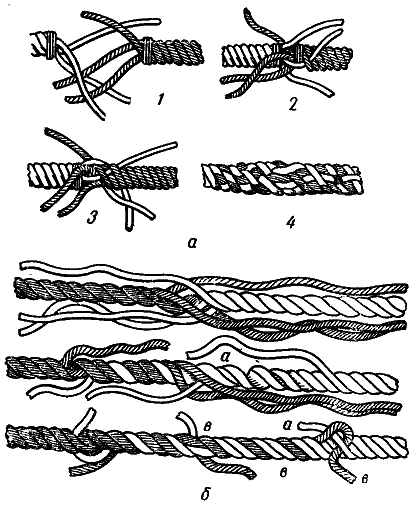

Сплетень.
Рис. 154. Сплесень: а — короткий сплесень (1—4 — последовательные приемы сращивания двух тросов); б — длинный сплесень

Чтобы наложить марку (рис. 156), надо взять ворсу или парусиновую нитку, наложить ее петлей на трос и обмотать свободным концом 10— 20 раз. Пропустив конец в петлю, последнюю протаскивают и обрезают.

Огон простой.
Рис. 155. Простой огон

Марка: ходовой и коренной конец.
Рис. 156. Простая марка: 1 — ходовой конец; 2 — коренной конец



4. Изготовление кранцев и швабр.

Кранцы служат для предохранения корпуса судна от ударов и трения во время швартовки и стоянки судна у причала. Можно пользоваться твердыми (деревянными) и мягкими (плетеными) кранцами (рис. 157). Мягкие кранцы изготавливают из кусков старого троса, пакли и крошеной пробки. В парусиновый мешок по размеру кранца накладывают пробку или паклю, затем распускают старый трос и накрест обвязывают им мешок, оставляя сверху петлю. Мешок подвешивают на удобную высоту и пропускают через петлю каболки. Последние вьются друг за друга. По окончании работы свободные концы подбиваются под оплетку. Швабру изготовляют так: распускают кусок ненужного растительного троса на каболки, выстругивают ручку, как показано на рисунке (рис. 158), обкладывают равномерно конец ручки каболками и накладывают бензель. После этого каболки выво рачиваются, обтягиваются и снова крепятся бензелем.

Концы каболок ровно подрубаются, швабра моется и просушивается. На другом конце ручки просверливается отверстие для крепления троса с петлей (трос нужен, чтобы швабра не упала за борт).

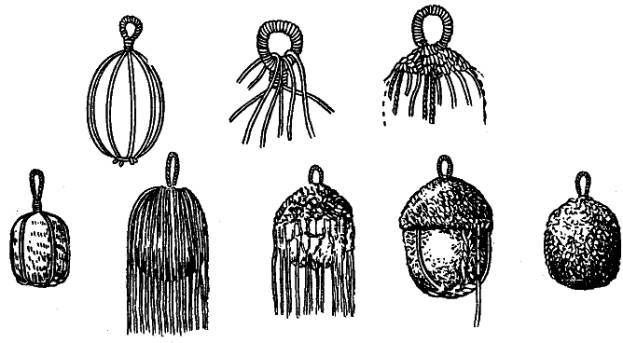

Изготовление мягкого кранца.
Рис. 157. Изготовление мягкого кранца

Изготовление швабры.
Рис. 158. Изготовление швабры (последовательные приемы изготовления)
