Устройство для подъема и хранения лодки.

Лучший способ продлить жизнь лодки — поднимать ее на берег после каждого выхода. На пологий берег лодку, если ее вес не превышает 500 кгс, удобно поднимать по наклонной площадке — слипу — с помощью лебедки и роликов либо тележки на колесах. Лодку типа «Прогресс» легко поднимает из воды один человек.

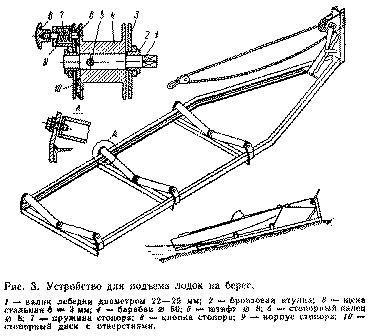

Подъем лодки на берег.Рекомендуемое устройство (рис. 3) для подъема и хранения лодки состоит из закрепленной на берегу наклонной рамы, собранной из бревен, стальных швеллеров (№ 5—10) или угольников. Длина рамы должна быть на 0,7—1,0 м больше длины лодки, а ширина равна ширине лодки по скуле.

Из обрезков труб диаметром 40—70 мм делают вращающиеся ролики, которые закрепляют поперек рамы с учетом килеватости лодки. На ролики желательно надеть обрезки резинового шланга; можно также оклеить их резиновыми кольцами или плотно навить на них пеньковую веревку.

На верхнем конце рамы на стойке закрепляют простейшую ручную лебедку (можно вьюшку или ворот) со стальным 3-миллиметровым тросиком.

Тросик от лебедки удобнее всего зацеплять за специальный рым, укрепленный на форштевне чуть выше скулы. При диаметре барабана лебедки 50 и длине.рукоятки 400 мм можно создать тягу 250—300 кгс. Если этого недостаточно, тягу можно удвоить, проведя тросик через блок, закрепленный на лодке.

Храповик для стопорения лебедки делать необязательно: можно использовать болт, вставляя его в отверстия, просверленные в диске барабана и щеке лебедки.

Шарнирный слип для спуска лодок на тележке.

Нередко лодочная стоянка имеет ограниченную причальную лиСлип для спуска лодки.нию, да и берег непригоден для вытаскивания лодок. В этом случае лодки хранят на берегу, на специально отведенных горизонтальных участках, поднимая их из воды на тележке (трейлере) или съемных колесах по слипу.

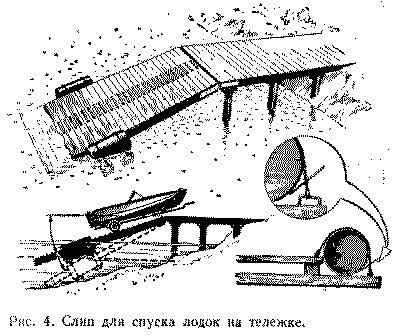

Определенными достоинствами обладает шарнирный плавучий слип (рис. 4), особенно, если берег приглубый, а уровень воды колеблется в больших пределах. Две порожние бочки обеспечивают постоянное углубление конца его наклонной плавучей части, шарнирно закрепленной к горизонтальному (на сваях) помосту.

У порога слипа прикрепляют брус—упор, ограничивающий дальнейшее движение трейлера. В средней части настила полезно набить короткие рейки (через 600—700 мм) для ног или настелить, особенно в подводной части, резиновые рубчатые коврики.

Подъемник для хранения лодки над водой.

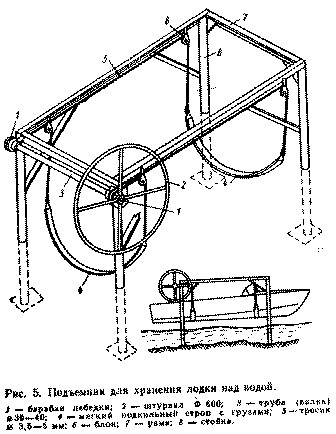

Подъемник для лодки.Устройство с остоит из  рамы на стойках,  которая может быть вполовину короче лодки (рис. 5). Высота стоек подбирается с учетом глубины места стоянки и нужного расстояния от киля до поверхности воды (обычно 500— 700 мм). Под днище лодки подводятся мягкие стропы, соединенные стальными тросиками с барабанчиками лебедки. Чтобы тросики выбирались одновременно, баранчики правого и левого бортов закрепляют на одном валике. Если же применить еще несколько блочков, южно обойтись и одним барабанчиком. Чтобы стропы погружались в воду, к их нижней поверхности пришивают карманчики с грузами — металлическими пластинками.

Раму и стойки следует раскрепить раскосами и косынками, а к нижним концам стоек приварить широкие плиты для опоры на грунт. Если уровень в реке в течение лета сильно меняется, стойки делают телескопическими — из труб, входящих одна в другую; для регулировки высоты стоек в трубах сверлят соосные отверстия, в которые вставляют стопорные болты. Над рамой рекомендуется  соорудить  навес.

Подъемник можно использовать на берегу — для зимнего хранения лодки.

Упрощенный вариант подъемника.

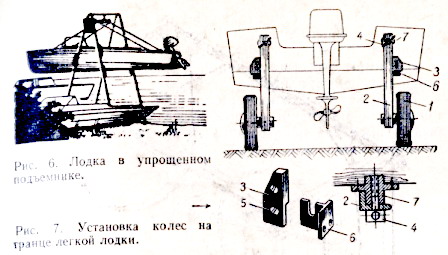

Такой подъемник изготовляют в виде козел (рис. 6). Колеса на транце лодки.Четыре подъемных стропа крепят нижними концами за четыре обушка, надежно прикрепленных к бортам лодки в носу и корме, а верхними — к балке-поперечине, которая поднимается лебедкой.

Стойки следует облицевать мягкими кранцами (например, кусками пожарного шланга, набитыми ветошью), чтобы о них не царапались борта лодки.







Установка съемных колес на транец.

Для легкой лодки не нужно ни слипа, ни подъемника. Съемные колеса (от мотороллера), прикрепленные к транцу, позволяют спускать ее на воду, вытаскивать на пологий берег и отвозить к месту постоянного хранения. Большая часть веса приходится на колеса 1 (рис. 7), так что буксировать лодку можно за носовую ручку, не снимая подвесного мотора.

Колеса должны быть закреплены таким образом, чтобы стойки 2 не могли поворачиваться ни в продольном, ни в поперечном направлении.

На транец в местах, подкрепленных подмоторной доской или иными деталями, ставят верхние гнезда 7 (с резьбой) и нижние замки 3. При установке колеса сначала зацепляют клыком 6 на стойке за винт 5 нижнего замка 3, затем завинчивают в гнездо 7 болт 4, Стойка может быть сделана из угольника 40 х 40.

Стойки с колесами не занимают много места, их можно взять с собой в плавание.

На лодках, имеющих вес более 150 кгс, колеса лучше крепить не на транце, а по бортам, так, чтобы усилие, необходимое для поддержания лодки за носовую ручку, не превышало 50 кгс.

Простая тележка для транспортировки и спуска лодки.

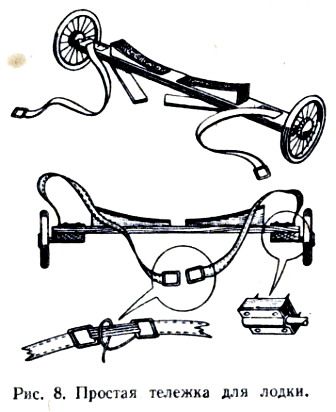

Тележка для лодки.Каждая пара колес монтируется (рис. 8) на деревянном брусе сечением 60 х90 и длиной, равной ширине лодки. К брусу двумя-четырьмя болтами Мб прикрепляют полуоси колес от детского велосипеда, мотороллера и т. п. (в зависимости от веса лодки). К брусу снизу прикрепляют поворотные стрелы-бруски; они создают правильное положение тележки (кильблоком вверх), когда она подводится под лодку. После закрепления лодки на тележке, стрелы разворачивают и подводят под основной брус.

Сверху на брус по обводу днища лодки набивают клинья, имеющие мягкую обивку, и два ременных стропа с серьгами для крепления к лодке.

Положение поперечин с колесами по длине лодки выбирают таким образом, чтобы требовалось лишь небольшое усилие для поддержания ее за форштевень, а стропы не могли сползти в более узкое место. Строп обтягивают втугую с помощью тонкого шнура, несколько раз пропущенного через серьги.
