Отгиб днища вниз у транца.

 Если катер при глиссировании сильно садится кормой (как говорят специалисты, идет с большим дифферентом на корму), это можно исправить.

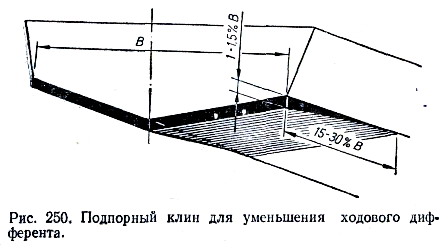

Нужно закрепить на днище у транца подпорный клин, как показано на рис. 250.

Высота клина должна составлять примерно 1—1,5 см на каждый метр ширины днища, а ширина (размер по длине катера) 15—30 см на метр ширины днища.

Чем ближе к транцу расположены двигатель, баки с горючим и пассажиры, тем более крутым должен быть клин. Наружную поверхность клина прострагивают таким образом, чтобы она плавно, по радиусу, переходила в поверхность днища.

Отгиб днища вниз у транца, образуемый при установке такого клина, повышает гидродинамическое давление на этом участке, выравнивающее катер на ходу.

Следует помнить, что для каждого корпуса существует оптимальный угол глиссирования (в пределах 4—6°). Если дифферент после установки клина станет меньше этого угла, соответственно увеличится смоченная длина днища, возрастет сопротивление, снизится скорость катера. Слегка подстрогав клин, можно добиться наиболее выгодного угла глиссирования.

 Продление днища за  транец.

Короткие и легкие лодки с подвесным мотором часто оказываются неустойчивыми на ходу: движутся скачками, шлепают носом — «дельфинируют», как называют это явление судостроители.

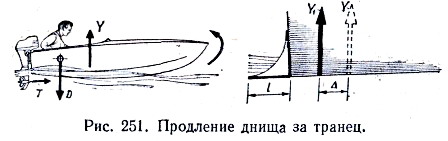

Причина в том, что центр тяжести такой лодки размещен слишком близко к корме, подъемная гидродинамическая сила (рис. 251), выталкивающая лодку из воды, оказывается приложенной впереди линии действия силы тяжести D.

В результате нос лодки подбрасывается вверх до тех пор, пока подъемная сила не переместится к транцу.

Продление днища на величину L за транец смещает на величину А в корму и точку приложения гидродинамической подъемной силы, благодаря чему лодка перестает «дельфинировать».

Если этого недостаточно, необходимо передвинуть вперед место водителя, топливный бак и снабжение. Может потребоваться и увеличение наклона подвесного мотора (см. совет 273).

 Транцевые плиты.

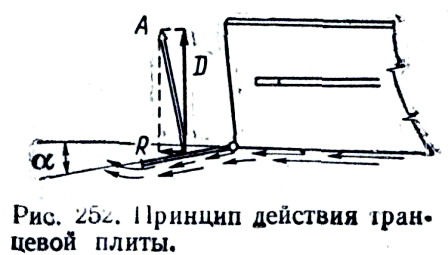

 Наиболее эффективным средством регулировки дифферента являются регулируемые транцевые плиты. Обычно они представляют собой две небольшие пластины, шарнирно закрепленные к транцу в продолжение днища (рис. 252).

С помощью различных устройств пластины можно отклонять вниз на небольшой угол ос. При этом на каждой из них создается значительное гидродинамическое давление, результирующая сила которого А направлена вверх перпендикулярно поверхности плиты.

Эта сила пропорциональна квадрату скорости катера, а ее вертикальная составляющая D стремится поднять корму катера, т. е. уменьшить ходовой дифферент. Сила сопротивления плит движению R обычно невелика.

Этот способ уменьшения ходового дифферента особенно рекомендуется для катеров с двигателями, установленными в корме, или для легких мотолодок с двухмоторной установкой.

В зависимости от изменения нагрузки и скорости с помощью таких плит можно каждый раз «настраиваться» на оптимальный дифферент. Например, мотолодка, показывающая хорошую скорость с одним человеком, может идти в переходном к глиссированию режиме с четырьмя человеками на борту.

Увеличив угол отклонения транцевых плит, в последнем случае удается получить прирост скорости и снизить расход горючего. Наоборот, бывает полезным увеличить дифферент лодки на корму при ходе против большой волны.

Существуют конструкции, позволяющие изменять отклонение транцевых плит на ходу катера.

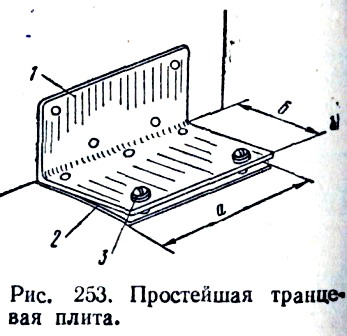

Наиболее простые плиты можно сделать  из  алюминиевого  угольника  и  пластины (рис. 253). Угольник 1 приклепывают к транцу лодки.

К нижней его полке прикрепляют упругую пластину 2, угол отгиба задней кромки которой регулируется отжимными винтами 3. Для мотолодок длиной 4,5 м размер пластины по ширине а = 150 мм, размер Ь = 75 мм; для катеров длиной 6,5 м а = 200 мм, Ь = 120 мм.

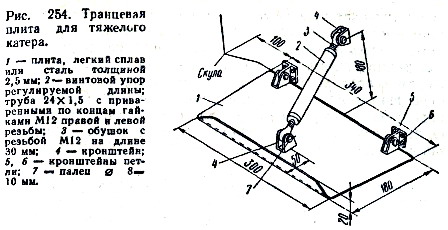

На тяжелых катерах с центром тяжести, значительно смещенным к корме, требуется более прочная конструкция с упором регулируемой длины. Чаще всего этот упор (рис. 254) выполняется в виде винтовой тяги — талрепа.

Расстояние от кормовой кромки плиты до транца рекомендуется принимать в пределах 2—3% длины катера по ватерлинии, а ее ширину — равной ¹/₄—¹/₅ ширины корпуса по скуле.

Транцевые плиты «Аква-Стабс», запатентованные Ауслендером и Томасом в США, предназначены для улучшения стартовых свойств (приемистости) глиссирующих катеров.

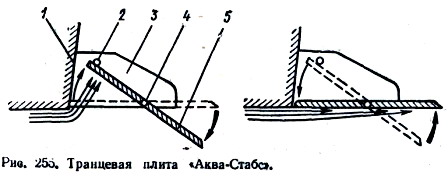

Ось вращения 4 плиты 5 (рис. 255) расположена на некотором расстоянии от транца 1 таким образом, что на стоянке и малом ходу передняя кромка плиты упирается в упоры 2, имеющиеся на продольных стенках 3.

В момент, когда катер получает ход, плита расположена под большим углом атаки а, и подъемная сила действует в основном на переднюю часть плиты, поднимая корму катера.

При повышении скорости точка приложения гидродинамической силы постепенно смещается назад и отклоняет плиту в оптимальное для полного хода горизонтальное положение.

Благодаря применению этой конструкции плит существенно сокращается период разгона катера из положения «Стоп» до полной скорости и экономится моторесурс двигателя. Положение упора 2 и оси вращения 4 подбирается опытным путем для каждого данного катера.

Плиты «Аква-Стабс» изготовляются тяжелыми, с утолщением к кормовой кромке.

                                                     Если мотор слишком  мощный.

Нередко на лодку с водоизмещающими круглоскулыми обводами устанавливают излишне мощный автомобильный двигатель.

Корма таких судов не приспособлена к тому, чтобы воспринять гидродинамическую подъемную силу, которая начинает действовать на днище при повышении скорости, лодка идет с большим дифферентом.

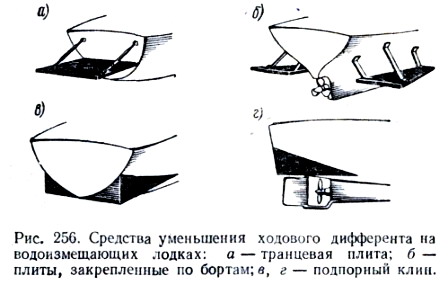

Немного улучшают положение транцевая плита (рис. 256, а) увеличенной площади или плавники (рис. 256, б), закрепленные по бортам в корме. Лучше же изменить обводы кормы, надстроив на днище у транца так называемый подпорный клин (рис. 256, в и г).

Полученная более широкая плоская корма позволит лодке выйти на скольжение, если только она не слишком тяжела; во всяком случае, дифферент на корму обычно снижается и скорость возрастает.
