Установка двух моторов.

 При установке двух двигателей важно расположить их так, чтобы гребные винты при работе не мешали один другому. Минимальное расстояние аi  между концами их лопастей должно составлять около 15% D  винта, а для этого расстояние между валами должно быть не менее 1,15D.

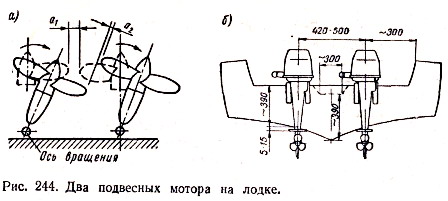

Два подвесных мотора на лодке.Однако для подвесных моторов (как и для угловых колонок) такое расстояние оказывается критическим, поскольку при повороте вихри с лопастей наружного (по отношению к циркуляции лодки) винта попадают на лопасти внутреннего. Причина в том, что плоскость винта не совпадает с осью поворота мотора (рис. 244, а) и а2  всегда будет меньше аi.

Расстояние между осями подвесных моторов (рис. 244, б) рекомендуется принимать не менее 1,4D (для «Ветерка» и «Москвы» — 370 мм; для «Вихря» — 420 мм).

Разносить подвесные моторы шире чем на 500 мм не имеет смысла. На лодках со значительной килеватостью днища, получающих заметный крен на циркуляции, близкое к борту расположение мотора окажется причиной прорыва воздуха к винту и, как следствие, работы мотора «в разнос», потери управляемости лодки.

Никаких разделительных пластин между винтами при указанных выше расстояниях устанавливать не надо. На килеватых лодках высоту транца в месте установки моторов следует увеличить против стандартной с учетом подъема днища от киля к бортам; антикавитационные плиты моторов должны находиться на расстоянии 5— 15 мм от днища.

Надо иметь в виду, что, поскольку лодка с двумя моторами развивает более высокую скорость, гребные винты могут оказаться «легкими» и моторы будут работать с повышенным числом оборотов, что приводит к преждевременной выработке моторесурса. Выход из положения — установить винты с большим шагом.

Защита гребного винта на катере.

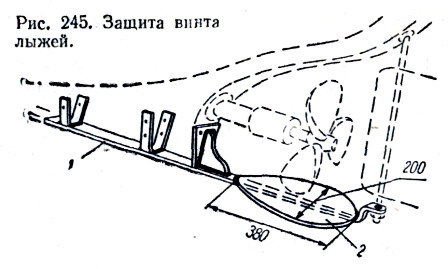

 При плавании на мелководных и засоренных корягами и камнями реках гребной винт водоизмещающего катера необходимо защитить стальной пластиной — «лыжей» 2, приваренной к килевой полосе 1 (рис. 245).

Защита гребного винта на катере.

Лыжа может иметь треугольную или овальную форму, важно только, чтобы ее ширина под винтом была близка к его диаметру. Лыжа будет предохранять винт и от наматывания водорослей.

                   Ремонт лопасти алюминиевого гребного винта.

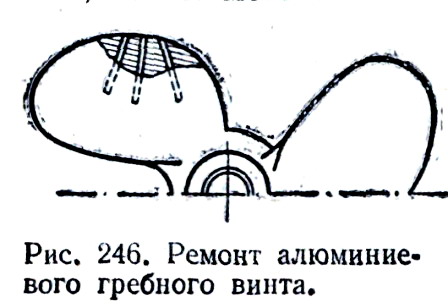

 Если на лопастях алюминиевого винта появились большие выщербины или отломился край, ремонт выполняется с помощью эпоксидной смолы. Предварительно просверлите в лопасти три отверстия диаметром 2,5— 3 мм и вставьте в них стальные прутки (рис. 246), выступающие концы которых должны находиться в пределах будущего контура отремонтированной лопасти. Обезжирьте ремонтируемые поверхности ацетоном.Ремонт гребного винта.

Связующее приготовляется из расчета 100 вес. частей эпоксидной смолы, 20 вес. ч. дибутилфталата и 10 вес. ч. полиэтиленполиамина; затем добавляются алюминиевые опилки — их должно быть примерно в четыре раза больше (по весу), чем связующего. Получается вязкая масса типа густой шпаклевки.

Стержни нужно обмакнуть в связующее, прежде чем ставить их в отверстия. Уложите лопасть плоской поверхностью на деревянный брусок и раскрепите таким образом, чтобы можно было выдерживать винт без изменения положения до полного затвердевания состава. Поверхность бруска под лопастью покройте целлофаном (разделительный слой). Состав наносите на ремонтируемое место с таким расчетом, чтобы лопасть получилась чуть толще. После затвердевания опилите лопасть плоским напильником и отшлифуйте мелкой шкуркой.

Стальные стержни будут удерживать наформованный пластик от излома под действием упора гребного винта и центробежных сил.

При таком способе ремонта дисбаланс винта, как правило, получается незначительным и на работу мотора не влияет.

 Скуловые накладки-брызгоотбойники.

 Брызгоотбойники.Эффектно выбивающиеся из-под носа лодки «усы» приносят большой вред, так как на их образование затрачивается дополнительная энергия двигателя. Полезно в таких случаях установить по скулам накладки-брызгоотбойники.

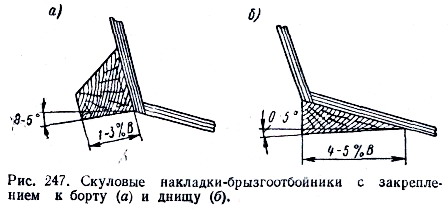

Два типа накладок для быстроходного остроскулого корпуса показаны на рис. 247. Нижняя грань накладки должна быть горизонтальной или даже слегка наклонной вниз.      Минимальная   ее  ширина   принимается  равной   1 — 3% В — ширины  лодки  по  скуле  (рис. 247, а), но для накладок типа показанной на рис. 247, б при значительном угле килеватости днища (10—20°) имеет смысл увеличить ширину до 4—5%.

Накладки отражают брызги и растекающиеся к бортам струи воды вниз, благодаря чему уменьшается сопротивление лодки, улучшается выход на глиссирование и повышается скорость хода.

На глиссирующей лодке скуловые накладки устанавливают не только на носовой половине корпуса, а по всей длине скулы.

                                   Брызгоотбойники на тихоходной лодке.

 Нередко и на тихоходных лодках волна у форштевня высоко замывает борта. Это можно видеть на катерах с очень острым носом.

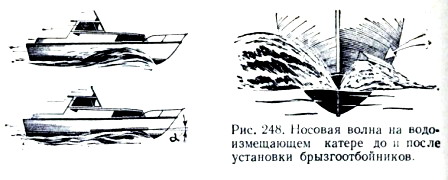

Нужно определить район борта, смачиваемый водой на ходу, и закрепить здесь накладки, как показано на рис. 248.

Защита от брызг на лодке.

Небольшой наклон накладок в корму (на рисунке угол а) нужен для того, чтобы при встрече с волной они не «втыкались» в воду и не «топили» нос. Правильно расположенные накладки, наоборот, помогают катеру преодолеть встречную волну и отсекают воду, не давая ей подняться до палубы.

 Продольные реданы.

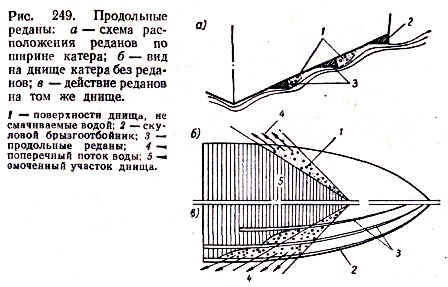

 На остроскулых глиссирующих катерах с килеватостыо днища свыше 10° большие массы воды отбрасываются от киля по направлению к бортам; это особенно хорошо заметно в области касания днищем поверхности воды. Если установить на пути такого потока профилированные днищевые накладки — реданы (рис. 249), то удастся одновременно и преобразовать его энергию в дополнительную подъемную силу, и уменьшить смоченную поверхность днища.

Продольные реданы.Реданы должны иметь сечение, близкое к треугольнику с горизонтальной нижней гранью, ширина которой принимается обычно в пределах 1/30—1/40 В — ширины днища катера. Желательно, чтобы переход от поверхности днища к рабочей грани редана был плавным, а свободная кромка угла — острой.

В средней части корпуса и дальше в корму реданы располагают параллельно килю. В носовой части их лучше немного свести к форштевню (в плане), чтобы избежать слишком крутого подъема вверх (на боку); в противном случае при всходе на волну носовой части реданы оказывают тормозящее действие.

На каждую половину днища обычно устанавливают по два (при ширине катера 1,4—1,6 м) или по три (при ширине 2—2,5 м) редана. Положение крайних к скуле реданов определяется расчетом в зависимости от скорости и нагрузки катера.

Длинные реданы — от форштевня до транца — нужны только на быстроходных лодках, развивающих скорость свыше 40 км/ч; на меньших скоростях создаваемая реданами подъемная сила не будет компенсировать прироста сопротивления из-за увеличения смоченной поверхности днища. На лодках с меньшей скоростью и малой килеватостью днища целесообразно ограничиться установкой коротких реданов-брызгоотбойников только в зоне интенсивного образования брызг в носовой части днища (например, для 4-метровой лодки — реданами длиной 0,5— 0,6 м).

Продольные реданы повышают остойчивость катера, умеряют бортовую и продольную качку. На ходу при резком крене на борт дополнительная подъемная сила, возникающая на реданах накрененного борта, препятствует дальнейшему увеличению крена. Еще один положительный эффект: продольные реданы существенно повышают устойчивость лодки на курсе и в то же время сокращают радиус циркуляции. Это происходит благодаря работе боковых вертикальных граней реданов, которые при боковом смещении корпуса (дрейфе) на повороте, от ветра или волны действуют подобно килю.

Для предотвращения быстрого износа продольные реданы рекомендуется делать из твердых пород дерева — дуба или ясеня.

К фанерному днищу их крепят на клею и заклепках.
