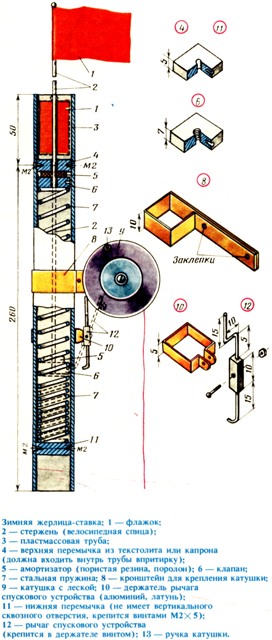

Жерлица
представляет собой полую,
квадратного профиля трубку из пластмассы, внутри
которой помещено сигнальное
устройство — матерчатый флажок,
закрепленный на
металлическом стержне. На
противоположном конце стержня находится
текстолитовый или капроновый
клапан, упирающийся в стальную
пружину. На трубе снаружи крепится алюминиевый кронштейн с катушкой и спусковое устройство,
представляющее собой обжимной
металлический хомут с рычагом. Рычаг составной: концевые части сделаны из проволоки
диаметром 0,2 миллиметра, переходник — из пластмассы, что исключает примерзание рычага к держателю. Составные части вплавлены в заранее
просверленные каналы в торцах переходника.
Собираю жерлицу
уже на рыбалке в такой последовательности:
закрепляю нижнюю перемычку, вставляю пружину; собираю клапан со
стержнем, на который надеваю амортизатор и верхнюю перемычку. Отверстия
для крепления верхней перемычки готовлю заранее, с таким расчетом, чтобы
пружина была слегка сжата клапаном, что исключает свободное раскачивание
стержня с флажком после его «выстрела». Затем устанавливаю спусковое
устройство, катушку с держателем; регулирую их взаиморасположение (малое
плечо в нижней части рычага должно свободно входить в отверстие). Рычаг
зажимаю в держателе не туго. Нижнюю перемычку закрепляю на расстоянии 1
сантиметра от конца трубы, что позволяет вставлять удлинитель с
переходным стержнем.
