Самодельный узел перегиба ледобура.

Часто бывает, что ледобур (коловорот) в месте перегиба приходит в негодность, а именно деформируется.  Это мешает нормальному процессу сверления лунок. В конечном счете ледобур приходится выбрасывать.

Всего этого можно избежать переделав угол перегиба.

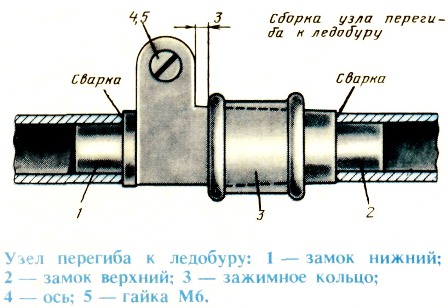

Узел перегиба ледобура.Предлагаемая    конструкция    узла    перегиба к   ледобуру   позволяет   перевести   ледобур в рабочее положение за 15—20 секунд.

Конструкция состоит из пяти деталей: замок нижний, замок верхний, зажимное кольцо, ось, гайка М6.

Перед началом сверления лунки следует ледобур через ось разложить в горизонтальное положение. Нижний замок своим выступом войдет в паз верхнего замка. После этого на конус, образованный обоими замками, надо надеть зажимное кольцо. Ледобур готов к работе.

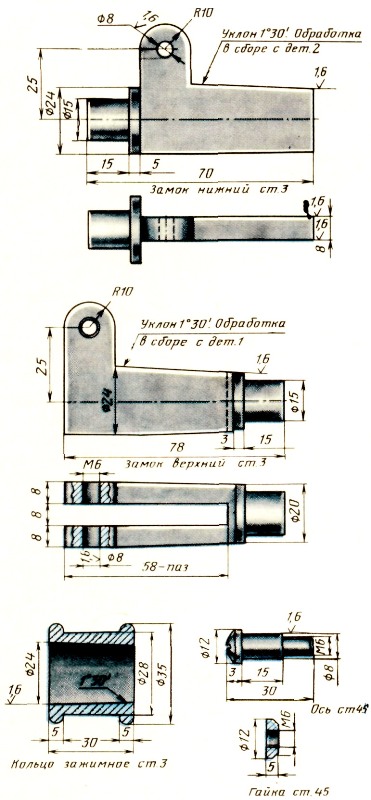

Чертеж  элементов конструкции ледобура.

Такие детали сделать самостоятельно без соответствующего оборудования будет крайне тяжело, так что в заводских условиях любой токарь вам сделает нужные заготовки. которые потом можно будет довести до нужных размеров.

Вместо гайки было бы логичнее, да и практичнее использовать барашки. Тогда не нужно будет постоянно носить с собой ключи. На зимней рыбалке лишний вес вам ни к чему.

Конструкция перегиба ледобура.

В. Васюхин. г. Волгоград

Журнал Рыболов
