Устройство и чертежи зимней жерлицы.

Жерлица не требует вмораживания в лед, закрывает лунку, частично предохраняя ее от быстрого замерзания и заноса снегом, довольно компактна в транспортном положении. Блок из двух жерлиц имеет размеры 200X130X32(50) миллиметров.

Основание зимней жерлицы.

Жерлица состоит из основания, стойки с катушкой, узла крепления стойки, пружинного сигнализатора, коробки, закрепленной на основании.






Основание можно сделать из листового дюралюминия, текстолита, гетинакса, пластика, фанеры и т. п. Толщина его, в зависимости от выбранного материала, колеблется от 0,8 до 10 миллиметров.

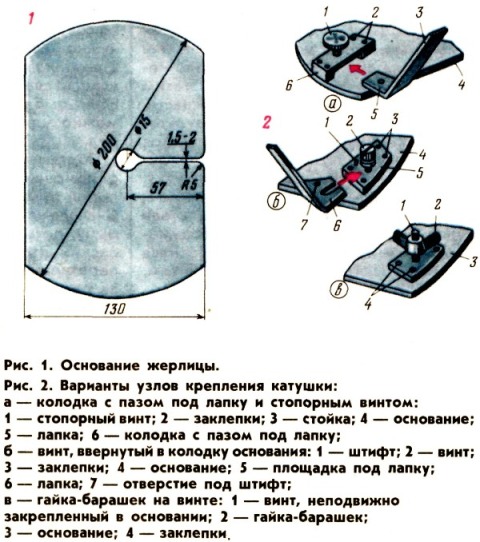

На основании размещается узел крепления стойки катушки. Он может быть выполнен в виде: колодки с пазом под лапку и стопорным винтом; винта, ввернутого в колодку основания; гайки-барашка на винте, неподвижно закрепленном в основании.

Чертеж жерлицы.

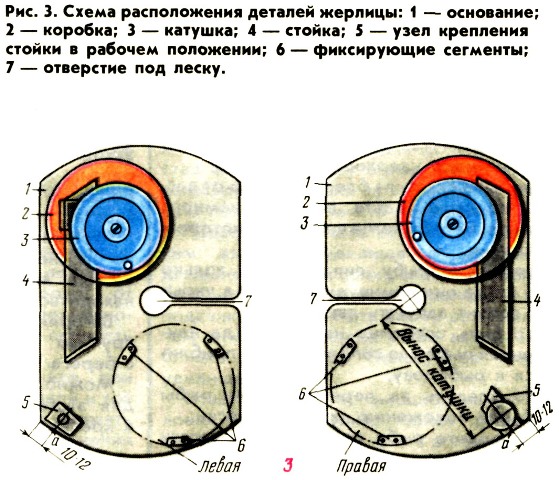

Центр узла крепления стойки катушки на основании должен лежать на линии, проходящей через центр отверстия под леску и точку «а» (рис. 3), которая отстоит от угла основания на 1012 миллиметров. Расстояние от центра отверстия до центра крепления стойки должно быть равно выносу катушки. Чтобы определить его, стойку с катушкой надо установить на линии таким образом, чтобы центр желоба катушки совпал с центром отверстия под леску. На основании следует отметить место и центр крепления лапки.

От отверстия для лески делается пропил шириной 1,5 2 миллиметра, края его скругляются.

На основании нужно закрепить шурупами или заклепками одностороннюю капроновую коробку для насадки диаметром 80 и глубиной 24 миллиметра (такие коробки продаются в магазинах для рыболовов). На боковой поверхности коробки внизу вырезается окошко.



Чтобы детали, расположенные на основании, не мешали друг другу при соединении в блок, конструкцию делаю в «левом» и «правом» исполнении.Жерлица в рабочем состоянии.

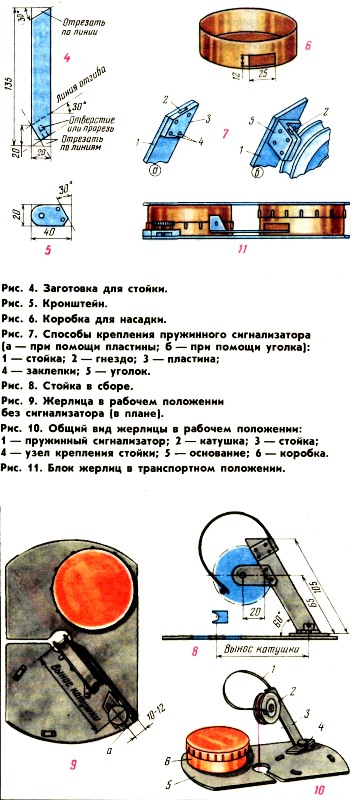

Стойку катушки вырезаю из листового алюминия толщиной 2 миллиметра (рис. 4). Нижнюю часть заготовки по размеченной линии отгибаю вправо или влево под прямым углом к плоскости стойки. Полученную лапку и верхнюю часть стойки обрезаю по линиям, указанным на рисунке. На лапке делаю прорезь или высверливаю отверстие под стопорный винт, в зависимости от конструкции узла крепления. К стойке прикрепляю кронштейн с той стороны, куда обращена лапка. Туда же должна быть направлена и ось катушки.

Толщина конструкции не должна превышать высоты коробки. Если ручка катушки немного выступает, в крышке коробки надо просверлить отверстие диаметром, равным диаметру ручки.

Пружинный сигнализатор поклевки можно закрепить на верхней части стойки двумя способами: с помощью пластины из дюралюминия толщиной 23 миллиметра, в которой предварительно надо выпилить паз (гнездо) для пружины, или при помощи уголка с гнездом для пружины.

На конце пружины делается небольшой изгиб, позволяющий завести ее за ручку катушки, и регулируется так, чтобы при небольшом перемещении катушки пружина соскакивала.

Для сигнализатора можно использовать сталистую (пружинную) проволоку диаметром 1,52 миллиметра со спиралью на нижнем конце.

Чтобы привести жерлицу в рабочее положение, стойку с катушкой закрепляю на основании, леску через прорезь завожу в отверстие и с насаженным живцом опускаю на заданную глубину. Основание устанавливаю над лункой. Пружинный сигнализатор вставляю одним концом в гнездо, другой конец завожу за ручку катушки или в желоб.

Дедюлин

 г. Курск

Журнал Рыболов
