Понятия и определения спортивного судостроения.

Основные размерения судна.

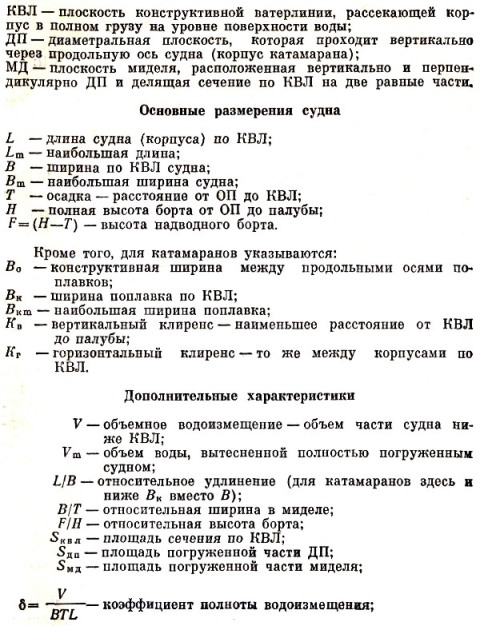

Размеры судна определяются относительно следующих плоскостей:

ОП - основная плоскость, проходящая горизонтально через нижнюю точку судна;

КВЛ - плоскость конструктивной ватерлинии, рассекающей корпус в полном грузу на уровне поверхности воды;

ДП - диаметральная плоскость, которая проходит вертикально через продольную ось судна (корпус катамарана);

МД - плоскость миделя, расположенная вертикально и перпендикулярно ДП и делящее сечение по КВЛ на две равные части.





  Клеим лодку из ПВХ

Судоводителям











Основные размерения судна: Длина судна, наибольшая длина, ширина по плоскости конструктивной ватерлинии катамарана, наибольшая ширина судна, осадка- расстояние от основной плоскости, проходящей горизонтально черех нижнюю точку судна до плоскости конструктивной ватерлинии, рассекающей корпус в полном грузу на уровне поверхности воды, полная высота борта от основной плоскости, проходящей горизонтально черех нижнюю точку судна до палубы и высота надводного борта.

Характеристики катамарана.

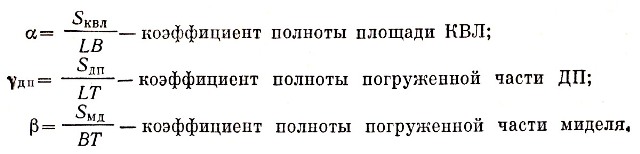

Дополнительные характеристики: Коэффициент полноты площади плоскости конструктивной ватерлинии, коэффициент полноты погруженной части диаметральной плоскости корпуса катамарана, Коеффициент полноты погруженной части миделя.
