Глава IX . Навигационные приборы и инструменты.

Для обеспечения безопасности плавания, контроля за движением судна и его местонахождением относительно береговых предметов в судовождении применяются различные навигационные приборы и инструменты:

а) для определения направлений — компасы, пеленгаторы;

б) для определения скорости хода судна и пройденного им расстояния — лаги (ручные, механические и т. д.);

в) для определения глубины моря — лоты (ручные, механические и эхолоты);

г) угломерные инструменты (секстаны), часы, бинокли, оптические дальномеры;

д) инструменты для работы на карте — транспортир штурманский, линейка параллельная, циркуль, протрактор, грузики для карт.

Для маломерных судов основными навигационными приборами являются магнитные компасы, ручные лаги, лоты, прокладочный инструмент, бинокль и часы.

§ 30. Магнитные компасы.

1. Назначение и принцип действия.

Компасом называют навигационный прибор, предназначенный для определения курса судна и направлений на различные береговые или плавучие предметы, находящиеся в поле зрения судоводителя. Компас используется также для определения направления ветра и дрейфа судна. По показанию магнитного компаса производится управление судном, с его помощью определяют пеленги на береговые предметы. Обычно магнитный компас устанавливается на высоком открытом месте в диаметральной плоскости судна.



В магнитном компасе использовано свойство магнитной стрелки устанавливаться своими концами в направлении действующего на нее магнитного поля. На стрелку судового компаса, кроме магнитного поля земли, действует также магнитное поле, создаваемое на судне железным корпусом и железными предметами оборудования. Под действием этих двух сил магнитная стрелка устанавливается в плоскости компасного меридиана. Магнитный компас подвержен влиянию и других внешних сил, возникающих при качке, поворотах судна, которые выводят стрелку из устойчивого положения. На стрелку компаса влияет также вибрация корпуса от работы двигателя.

У морских * магнитных компасов роль стрелки выполняет система из четырех, шести и более тонких магнитов, помещенных в котелок с жидкостью, обеспечивающей быстрое гашение колебаний магнитной системы.

* У компасов, которыми пользуются на суше, в том числе и туристских, шкала с градусным делением нанесена на корпусе компаса. Такой компас, установленный на судне, будет вращаться вместе с судном и шкалой отсчета.

Воздушный поплавок поддерживает магнитную систему на плаву, что обеспечивает минимальное трение в точке подвеса. Морской магнитный компас снабжен специальным устройством — девиационным прибором, уменьшающим воздействие на магнитную систему компаса магнитного поля железного корпуса судна. С помощью карданового подвеса обеспечивается горизонтальное положение котелка во время качки, крена и дифферента.

2. Устройство 127-миллиметрового магнитного компаса марки ГУ.

Морской магнитный 127-миллиметровый компас состоит из картушки, котелка, заполненного компасной жидкостью, пеленгатора, нактоуза. Для защиты в непогоду и для освещения картушки ночью имеется устройство, названное шаровым осветительным прибором.

Катушка магнитного компаса.
Рис. 62 Картушка магнитного компаса: 1 — магнитные стрелки; 2 — картушка; 3 — поплавок

Картушка (рис. 62) является основной частью компаса. Она состоит из системы магнитных стрелок, поплавка с латунным ободком и диска со шкалой. Магнитная система состоит из шести стрелок. Поплавок изготовляется из тонкой листовой латуни. К нему припаиваются стрелки, помещенные в латунные пеналы. Поплавок уменьшает вес картушки и снижает давление на шпильку. Вдоль вертикальной оси поплавка сделано сквозное отверстие для топки, изготовленной из сапфира или агата. Своим нижним вогнутым основанием она соприкасается с острием компасной шпильки. Латунный ободок припаян к поплавку. К ободку винтами крепится опорный диск, вырезанный из слюды, на который наклеен бумажный диск картушки с градусной шкалой. Цена одного деления шкалы 1°. Большими латинскими буквами отмечены главные N , S , О, W и четвертные NO , NW , SO , SW румбы.

Котелок (рис. 63) представляет собой латунный резервуар, разделенный на две камеры: верхнюю — основную и нижнюю — дополнительную. В центре дна верхней камеры установлена латунная колонка со сквозным отверстием внутри. На верхнюю часть колонки на резьбе посажена компасная шпилька с напаянным на конце кусочком иридия. Внутри верхней камеры установлены две курсовые нити. Носовая курсовая черта служит индексом для отсчета курса судна. Внутренняя часть камеры окрашена в белый цвет. Дополнительная камера предназначена для компенсации объема жидкости при изменении температуры. Дном дополнительной камеры является тонкая латунная гофрированная диафрагма. При увеличении объема жидкости латунная диафрагма прогибается вниз, увеличивая объем нижней камеры. В среднюю часть диафрагмы вставлено небольшое световое стекло с отверстием посредине, закрытым пробкой. Через это отверстие производится замена или затачивание шпильки. Снизу картушка освещается электрической лампочкой, ввернутой в гнездо донной части котелка. Сверху котелок закрывается толстым стеклом, установленным на резиновой прокладке. Стекло закрепляется латунным азимутальным кольцом, разбитым на градусы от 0 до 360. По шкале азимутального кольца определяются курсовые углы видимых предметов с помощью пеленгатора. Нулевое деление шкалы азимутального круга смещено от диаметральной плоскости судна влево на 30° для удобства пользования пеленгатором. В нижней части котелка имеется свинцовый груз, удерживающий плоскость азимутального круга котелка в горизонтальном положении. Котелок заполнен компасной жидкостью из 43% раствора этилового спирта. Доливка компасной жидкости производится через боковое отверстие в нижней камере котелка. Кардановый подвес позволяет котелку сохранять горизонтальное положение при качке.

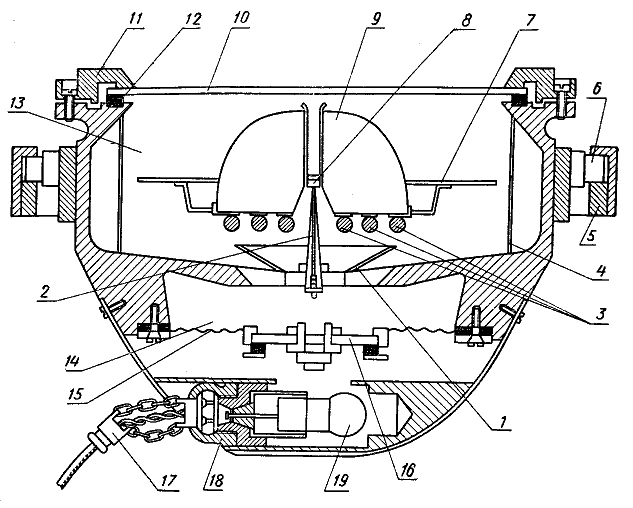

Компасный котелок системы ГУ.
Рис. 63. 127-миллиметровый компасный котелок с донным освещением системы ГУ: 1 — отражатель света; 2 — шпилька; 3—магнитные стрелки; 4 — курсовая черта; 5 — карданное кольцо; 6 — цапфа; 7—картушка; 8 — топка; 9 — поплавок; 10 — стекло; 11 — азимутальный круг; 12 — резиновая прокладка; 13—верхняя камера; 14 — нижняя камера; 15 — диафрагма; 16 — световое окно; 17 — кольцо для вытаскивания патрона; 18 — патрон; 19 — электрическая лампочка

Пеленгатор (рис. 64) служит для определения направления на видимые предметы. Он состоит из основания, предметной и глазной мишеней, чашки для установки дефлектора. Основание пеленгатора изготовляется в виде крестовины или кольца. Пеленгатор ставится на азимутальном кольце компаса и поворачивается на нем в любом нужном направлении. Слева от глазной мишени расположен индекс для снятия отсчета с азимутального круга. Предметная мишень — это рамка, укрепленная на шарнире. Вдоль рамки натянута медная проволока — прицельная нить предметной мишени. Предметная мишень снабжена темным откидным зеркалом, которое необходимо для пеленгования небесных светил.

Глазная мишень представляет собой планку с прорезью. На мишень надета передвижная каретка с закрепленной в ней призмой , через которую производится отсчет с картушки компаса. 3 солнечную погоду глазная мишень прикрывается светофильтром. Чашка входит в комплект пеленгатора и служит для установки на нее прибора — дефлектора при производстве девиационных работ. При работе с пеленгатором судоводитель должен помнить, что призма дает отсчет шкалы в перевернутом изображении (справа налево).

Нактоуз (рис 65) представляет собой шкафчик с открывающейся в корму дверцей. Устанавливается и крепится к палубе на деревянной подушке. В нактоузе помещается девиационный прибор, предназначенный для уничтожения девиации. В верхнем части снаружи нактоуза размещены бруски, шары мягкого железа и магниты-уничтожители, предназначенные для компенсации девиации. На верхнем основании нактоуза укреплена латунная шейка с пружинным подвесом, на который подвешивается компас с карданным кольцом.

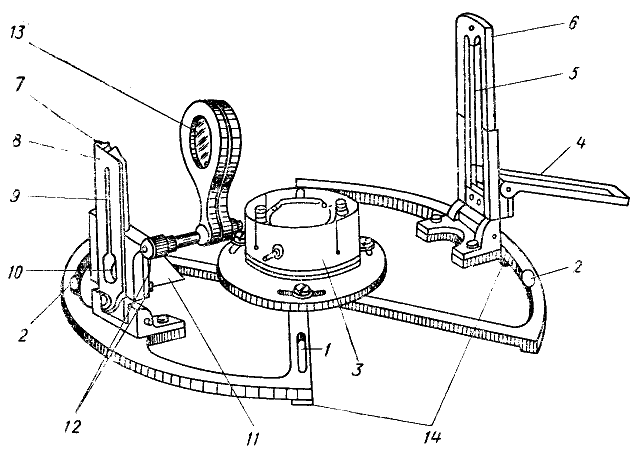

Устройство пеленгатора компаса.
Рис 64. Пеленгатор 127-миллиметрового компаса: 1 — стойка для проворачивания пеленгатора; 2—индекс; 3 — чашка пеленгатора; 4 — откидное зеркало; 5 — пеленгаторная нитка; 6 — предметная мишень; 7 — глазная мишень; 8 — откидной щиток; 9 — щель для дневного пеленгования; 10 — призма, 11 — откидной щиток призмы; 12—винтики, крепящие оправу призмы; 13 — цветные стекла; 14 — лапки

Шаровой осветительный прибор (рис. 66) предназначен для освещения котелка компаса в случае отсутствия донного электрического освещения. С обеих сторон прибора вставлено по одному масляному фонарю. Кроме фонарей, в устройстве осветительного прибора предусмотрена электрическая лампочка. Пеленгование предметов с осветительным прибором производится через открывающиеся окна. Большое окно должно быть обращено к наблюдателю. Кроме осветительного прибора, может использоваться бра со щелевым отверстием и лампой внутри.
