Магнитные компасы для малых судов.

На больших судах устанавливается не менее двух компасов: один главный, по которому ведется определение места судна в море, другой — путевой — служит для удержания судна на заданном курсе.

На катерах ставится один компас с нактоузом, а на шлюпках — без нактоуза.

Использовать на маломерных судах большие 127-миллиметровые магнитные компасы не представляется возможным из-за отсутствия места.

Устройство нактоуза.

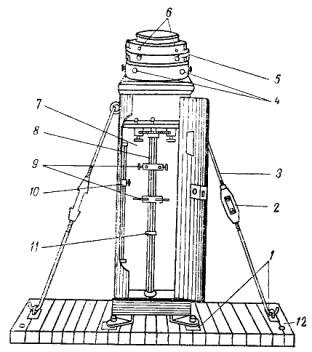

Рис, 65. Нактоуз:

 1 — палубные планки; 2 — талреп; 3—бакштаг; 4 — бруски мягкого железа; 5— шейка; 6 — клеммы пружинного подвеса; 7 — девиационный прибор; 8 — труба; 9 — гнезда для магнитов; 10 — ползун с барашком; 11 — кольцо, закрепляющее креповой магнит; 12 — подушка

Осветительный шаровый прибор.
Рис. 66. Шаровой осветительный прибор:

1 — стопорный винт, 2 — пружинные зацепки; 3—гнездо для масляного фонаря, 4 — масляный фонарь; 5 — винты крепления футляра; 6—верхнее окно; 7 — откидные дверцы; 8 — стопорный винт футляра лампочки; 9 —футляр электрической лампочки; 10 — винт поворотного щитка; 11 — окно для пеленгования; I 2 — ролики; 13 — штепсельные пальцы

Поэтому для малых судов созданы малогабаритные магнитные компасы.

Катерный магнитный компас КТ-М2м устроен подобно 127-миллиметровому магнитному компасу (рис. 67) и состоит из котелка с картушкой, пеленгатора и нактоуза с девиационным прибором.

Картушка имеет устройство, почти аналогичное устройству картушки 127-миллиметрового магнитного компаса.





  Клеим лодку из ПВХ

Судоводителям











Магнитная система состоит из двух стрелок, заключенных в герметические латунные пеналы, припаянные к донной части поплавка. t>

Диаметр картушки 75 em>мм. Ввиду малых размеров цена деления шкалы картушки 2°. Надписи на картушке идут через 10° и обозначены цифрами в десятках градусов, например: 1—10°, 2—20°, 3—30° и т. д.

Котелок также имеет две камеры — основную и дополнительную, разделяющиеся тонкой латунной диафрагмой с узкими отверстиями у основания колонки.

Через эти отверстия жидкость (спирт с водой, крепость 39°) свободно переливается из верхней камеры в нижнюю и обратно.

Внутренняя поверхность котелка окрашена белой неразмывающейся краской, а наружная — черным лаком.

Пеленгатор состоит из основания, глазной и предметной мишеней. Его устройство такое же, как и пеленгатора 127-миллиметрового магнитного компаса. Точность пеленгования не превосходит 1 ° . Магнитный катерный компас.

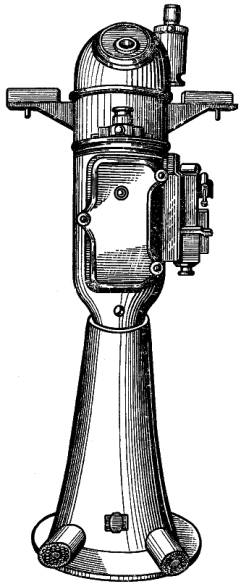

Рис. 67. Катерный магнитный компас КТ-М2м

Нактоуз компаса изготовлен из силумина. В его верхней цилиндрической части размещается котелок с картушкой, а в средней части — блок питания осветительного прибора компаса.

Особенностью этого компаса является амортизирующее устройство позволяющее путем перемещения колодок и планок в подвесе изменять собственную частоту колебаний котелка и картушки, что важно при устранении резонанса от работы двигателя.

Компас имеет девиационный прибор, расположенный в нактоузе. Для освещения картушки используется бра со щелевым отверстием и цилиндрическим отражателем. Блок питания состоит из выключателя и реостата.

Источником питания служит бортовая сеть или автомобильный аккумулятор. Компас имеет защитный колпак с масляным фонарем, который используется как аварийный или при отсутствии на судне источников питания электроэнергией.

Авиационные магнитные компасы КИ-11 могут быть установлены на катерах и моторных лодках.

Котелок компаса КИ-11 (рис. 63) изготовлен из пластмассы и имеет две камеры, соединенные между собой специальным отверстием для переливания жидкости. Компасной жидкостью в данном случае является лигроин.

Отсчет курса производится через выпуклое боковое стекло переднего отверстия котелка, которое одновременно является и увеличительным, по шкале конического обода.

Курсовая черта смотрит в корму, поэтому при уклонении судна влево картушка пойдет как бы влево, а не вправо, как на обычном компасе. Котелок компаса не имеет специального амортизирующего подвеса, но его роль выполняет специальная пружина, надетая на колонку.

Пружина при ударах сжимается и опускает колонку вниз, после чего мягко возвращает ее в прежнее положение. Этим предохраняются от повреждений топка и шпилька. Котелок имеет устройство для электроосвещения от бортовой сети 24 в.

Кроме того, курсовая нить и деления картушки покрыты специальным светящимся составом, позволяющим снимать отсчет и держать заданный курс в темное время суток при отсутствии электроэнергии на судне.

Деления картушки нанесены через 5°, причем цифры надписаны через 30° и обозначают десятки градусов. Котелок крепится на специальном щитке передней стенки рулевой рубки.

Шлюпочный магнитный компас КТ-М1м (рис. 69) по устройству аналогичен катерному магнитному компасу, но не имеет нактоуза. В комплект входят котелок с картушкой и футляр с масляным фонарем. Футляр изготовлен с пружинным амортизирующим подвесом.

Верхняя часть футляра съемная и выполняет роль крышки. С наружной стороны футляра имеется специ альный кронштейн для подвешивания компаса.

Уничтожение девиации шлюпочного компаса не производится, так как шлюпка не имеет металла, а компас показывает магнитные курсы, которые для определения истинных курсов необходимо исправлять только одним склонением.

На котелок компаса надевается визир, служащий для пеленгования предметов Он состоит из проволоки с глазным и предметным выступами, которые располагаются по диаметру кольца.

Кольцо надевается на котелок и может на нем поворачиваться. Значение пеленга отсчитывается под предметным выступом. Визир может быть изготовлен из медной проволоки.

Устройство котелка компаса КИ 11

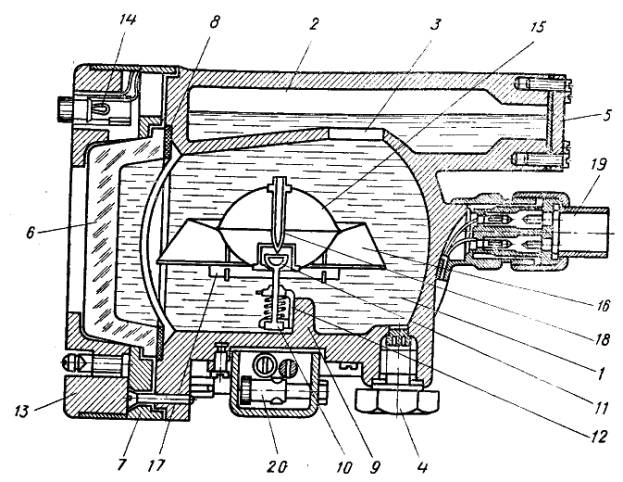

Рис 68 Котелок компаса КИ-11:

 1 — основная катера, 2 — дополнительная камера, 3 — перепускное отверстие, 4 — отверстие для доливки и заливки жидкостей, 5—крышка дополнительной камеры, 6—выпуклое стекло переднего отверстия котелка, 7 — прижимное стекло, 8 — пробковая прокладка, 9 — кронштейн, 10 — колонка, 11— топка, 12 — амортизационная пружина, 13 — наружное кольцо, 14 — электрическая лампочка, 15 — поплавок; 16 — конический обод со шкалой, 17—магнитные стрелки, 18 — стальная шпилька, 19 — вилка электроосвещения, 20 — девиационный прибор

4. Требования, предъявляемые к исправному компасу.

1) Картушка компаса не должна иметь застоя. Это значит, что топка картушки должна свободно, без трения, вращаться на компасной шпильке. Застой картушки происходит чаще всего из-за притупления компасной шпильки

Поэтому периодически производится заточка шпильки специальным бруском «арканзас», имеющимся в комплекте компаса. Эта работа выполняется в специальных мастерских — навигационных камерах;

2) верхняя плоскость компаса всегда должна находиться в горизонтальном положении Это обеспечивается установкой компаса в специальное карданное устройство, состоящее из двух взаимно перпендикулярных цапф;

3) снаружи компас должен быть тщательно покрашен, а азимутальный круг смазан вазелином. Компас на судне монтируется так, чтобы 0° азимутального круга был обращен в корму судна, а 180° — к носу судна;

4) внутренняя полость компаса и поплавок должны быть окрашены в белый цвет;

5) деления картушки и курсовые нити должны быть хорошо видны и показывать разность в отсчетах 180° Заливаемая в компас жидкость не должна содержать посторонних примесей и воздушных пузырьков. Удаление воздушных пузырьков производится переворачиванием котелка компаса дном вверх;

6) призма пеленгатора должна точно показывать отсчет, находящийся строго вертикально под ней,

7) освещение компаса должно быть исправным. Если компас имеет светящуюся картушку и курсовую черту, он может использоваться без освещения.

5. Эксплуатация магнитных компасов.

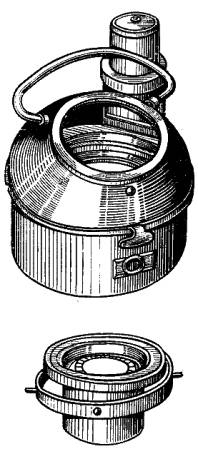

Магнитный шлюпочный компас.Рис 69 Шлюпочный магнитный компас КТ- Ml м

Отсчет компасного курса судна производится на картушке против носовой курсовой нити Курсовые нити магнитного компаса устанавливаются строго в диаметральной плоскости судна.

Компасным курсом будет угол между нулевым делением картушки и носовой курсовой чертой.

Величина курса равна тому значению деления картушки, которое находится против курсовой нити. Выбрав нужное направ ление на карте и введя поправку на склонение, а где необходимо и на девиацию, получают курс, на котором нужно удержать судно с учетом дрейфа и течения.

Чтобы выполнить поворот по компасу на новый курс, необходимо положить руль в соответствующую сторону. Когда заданный курс будет подходить под курсовую черту, нужно отвести руль в обратную сторону, это замедлит поворот и позволит удерживать судно на заданном новом курсе.

Постоянно удерживать курс по шлюпочному компасу трудно, так как картушка его мала и градусные деления видны не очень четко. Слабое освещение создает трудности в постоянном слежении за курсовой чертой и соответствующим делением на картушке.

Поэтому нужно установить шлюпку по курсу и заметить какой-либо ориентир прямо по носу: отдаленный предмет на берегу, небесные светила и даже облака, расположенные низко над горизонтом.

Изредка сличая заданный курс по компасу с направлением по выбранному ориентиру, подправляют направление или изменяют ориентир.

Определение компасного пеленга на предмет производится так: наводят визирную плоскость пеленгатора на середину предмета, затем быстро переводят взгляд на отсчет под призмой пеленгатора и делениями картушки, делают отсчет обратного компасного пеленга ОКП, который отличается от КП на 180°.

Компасный пеленг рассчитывается по формуле:

КП = ОКП ± 180°.

При определении курсового угла на предмет пеленгуют этот предмет, но угол отсчитывают по азимутальному кругу.






Определение направления ветра осуществляют, следуя мнемоническому правилу: «ветер дует в компас, течение идет из компаса». Направление ветра обозначается румбом, от которого дует ветер.

На ходу судна определяют только наблюдаемый ветер, скорость которого равна геометрической сумме скорости истинного ветра и скорости судна.

Иными словами: наблюдаемый ветер направлен по диагонали параллелограмма, построенного на векторах скорости истинного ветра и скорости судна.

6. Уход за магнитным компасом.

Для любительского судна магнитный компас — основной прибор. Поэтому за ним нужно ухаживать и содержать его в исправности и чистоте.

Котелок компаса надо оберегать от резких толчков, все окрашенные части стекла ежедневно протирать мягкой чистой тряпочкой, чтобы на них не было пыли и воды.

Призму протирают мягкой фланелью. Дверцы нактоуза должны быть всегда закрыты на ключ.

Бруски мягкого железа и магниты — уничтожители девиации не должны сдвигаться с места.

При работе с магнитным компасом нельзя держать при себе или около него различные металлические предметы, так как это вызовет значительное отклонение компасной стрелки. Необходимо периодически удалять воздушные пузырьки из котелка.

По окончании навигации бруски мягкого железа и магниты-уничтожители слегка смазываются техническим вазелином, а нактоуз накрывается парусиновым чехлом. Котелок и пеленгатор снимаются и хранятся в специальных ящиках.
