Приборы для измерения глубин и скорости.

1. Ручной лаг.

Рис. 70. Схема разбивки лаглиня

Лагом называется прибор, предназначенный для измерения скорости хода и пройденного судном расстояния.

Лаги бывают ручные, механические, электромеханические и гидродинамические. На маломерных судах может быть использован ручной лаг.

Ручной лаг состоит из троса — лаглиня, разбитого на равные отрезки по 14, 6 м, и буйка. Разбивку лаглиня начинают с расстояния в полторы-две длины корпуса судна от буйка.

В этом месте вплескивают (вплетают) красный флагдух и далее равные отрезки лаглиня отмечают узелками. Схема разбивки лаглиня показана на рисунке (рис. 70).

Лаглинь изготовляется из бельного растительного троса толщиной 25 мм. Трос прикрепляется к буйку-сектору (рис. 71), который удерживается водой судна.

Сектор изготовляется из дубовой доски толщиной 15 мм. К нижней его кромке крепится свинцовая пластинка, придающая сектору в воде вертикальное положение.

Скорость судна определяется по времени и количеству вытравленного (выпущенного за корму) лаглиня.

Если за 0, 5 мин. будет вытравлено лаглиня от красного флагдуха до первого узелка, это значит, что судно идет со скоростью 1 узел, если вытравлено лаглиня до второго узелка — со скоростью 2 узла и т. д.

Секундомер включается в момент прохода красного флагдуха за срез кормы судна.

Ровно через 30 сек. лаглинь задерживается и по количеству узелков, петель и концов определяется скорость судна. Указанным способом можно измерять скорость до четырех-пяти узлов.

Рис. 71. Ручной лаг

1 — сектор; 2 — свинцовая пластина; 3—клеванты; 4 — лаглинь; 5 — путики

Если судно идет с большей скоростью, то время измерений сокращают в два раза (15 сек. вместо 30), а полученный результат умножают на два, чтобы получить скорость судна в узлах.

2. Ручной лот.

Лотом называется прибор, с помощью которого измеряют глубины под днищем судна. Навигационные лоты различных типов предназначены для измерения глубин в 500 м и более.

Лоты бывают ручные, механические и ультразвуковые (эхолоты). На маломерных судах можно пользоваться только ручным лотом.

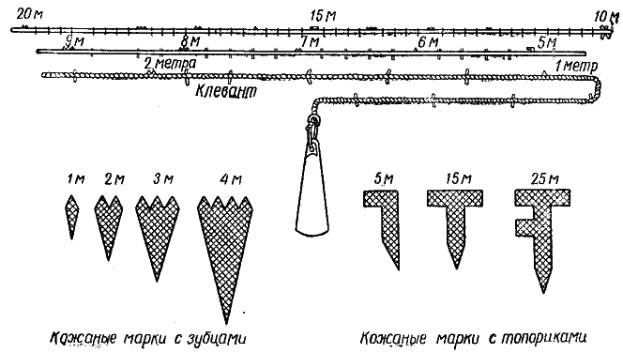

Рис. 72. Устройство и схема разбивки ручного лота

Ручной лот предназначен для измерения глубин не свыше 40—50 м. Лот состоит из гири и лотлиня (рис. 72). Гиря представляет собой свинцовую пирамиду весом 3—5 кг, в нижнем основании которой сделана выемка.

К верхней части гири крепится небольшая проволочная стропка, обшитая кожей. Кожа предохраняет лотлинь от перетирания и обрыва.

К стропке крепится трос-лотлинь длиной 52 м из пенькового линя или плетеного фала толщиной 20—25 мм. Рекомендуется выбирать такой трос, чтобы вес троса длиной 52 м не превышал веса гири, иначе будет трудно определить момент касания гирей грунта и точно измерить глубину моря.

Перед разбивкой трос сначала вымачивают, вытягивают, затем просушивают. Схема разбивки показана на рис. 72.

Сама гиря и стропка в разбивку лотлиня не входят. В местах разбивки в трос вплесниваются марки из кожи и цветных флагдухов по схеме:

5 м — кожаная марка с одним топориком

15 » » » с двумя топориками

25 » » » с тремя топориками

35 » » » с четырьмя топориками

45 » » » с пятью топориками

10 » » » красный флагдух

20 » » » синий флагдух

30 » » » белый флагдух

40 » » » желтый флагдух

50 » » » бело-красный флагдух.

В каждой пятерке маркировка на метры выполняется по схеме:

1 м — кожаная марка с одним зубом

2 » » » с двумя зубцами

3 » » » с тремя зубцами

4 » » » с четырьмя зубцами.

Так получают шкалу для отсчета глубины.

У лотов, предназначенных для точного промера глубин, первые 15 м лотлиня разбиты по 0,2 м и обозначены марками в виде небольших ремешков.

Лотом можно пользоваться для измерения глубины моря, обнаружения дрейфа судна, стоящего на якоре, контроля постановки судна на якорь и съемки с якоря в темное время суток.

Перед бросанием лота в выемку гири закладывают смесь сала с толченым мелом или мылом. К этой смеси прилипают частицы грунта, ил, песок, ракушки и т. д., по которым определяется характер грунта.

Определение глубины производят с наветренного борта, чтобы судно не навалило на лотлинь. Если судно на ходу, то лот бросают вперед по курсу так, чтобы к моменту падения гири на грунт лотлинь находился вертикально.

По нанесенным маркам в этот момент определяют глубину моря. Измерение глубины на ходу требует от измеряющего большого опыта и сноровки. Неопытный человек может неудачно выбросить лот и заденет им себя или других.

Чтобы обнаружить дрейф судна, стоящего на якоре, с носовой части судна спускают лот до грунта, дают немного «слабины» (ослабляют), закрепляют за какое-либо устройство на палубе и ждут некоторое время.

Затем проверяют положение лотлиня: если он натянут прямо по носу, это значит, что судно под действием ветра или течения дрейфует и якорь не держит.

После работы лотлинь просушивают. Периодически производят проверку длины и разбивки лотлиня по точно измеренным отметкам на палубе судна.

На малых судах более удобным средством измерения глубины является метршток, представляющий собой деревянный гладко выструганный шест, окрашенный черно-белыми полосами шириной 10 см каждая.

При проходе мелководных участков и подходе к берегу в условиях ограниченной видимости измеряют глубину метрштоком непосредственно с носа судна и по характеру изменения глубины определяют возможность безопасного подхода к берегу.

Иногда метршток называют наметкой.
