Условные сокращения для морских, озерных и речных карт .

Общие термины.

Активный радиолокационный отражатель

РЛА

  Пристань

прст.

Архипелаг

арх.

  Причал

прич.

Аэромаяк

Аэро Мк

  Пролив

пр.

Аэрорадиомаяк

Аэро Рк

  Пушка

(п)

Большая корректура

(карты)

Больш. корр.

  Радиомаяк

РМ

Большой, -ая, -ое, -ие

Бол., Б

  Радиопеленгаторная станция

РПС

Брекватор

брекв.

  Радиостанция

р

Бухта

б., бух.

  Ракета

рак.

Великий, -ая, -ое, -ие

Вел

  Ревун

рев.

Вертящийся

В

  Рейд

рд.

Водокачка

вдкч.

  Река

р

Водопровод

водпр.

  Рыболовные сети

рыб. сеть

Водохранилище

вдхр.

  Свая

св. св.

Волнолом

влнм.

  Световой отражатель

Св.

Восточный, -ая, -ое, -ые

Вост.

  Светофор

свф.

Гавань

гав.

  Свисток

рев.

Гидрометеорологическа станция

гм. ст.

  Извещения мореплавателям

И. М.

Гидроэлектростанция

ГЭС

  Кабель

каб.

Глубина

гл.

  Кабельтов

кбт.

Год, -ы

Г., П.

  Канал

кан.

Гора

г.

  Лиман

лим.

Гряда

гряд.

  Лоцманская станция

л. ст.

Губа

гб.

  Малый, -ая, -ое, -ые

Мал., М

Гудок

рев.

  Масштаб

м-б

Девиационный створ .

Дев. ств.

  Мачта, -ы

мч.

Диафон

(д)

  Маяк

Мк

Долгота

долг.

  Метр

м

Залив

зал.

  Мерцающий

Мрц

Запань

зап.

  Миля

М

Запретный

запр.

  Минута

мин.

Затон

зат.

  Секторный

скт.

Знак

Зн.

  Семафор

смф.

Мыс

м.

  Сигнальная мачта

с. мч.

Навигационный знак

Навиг. зн.

  Сигнальная станция

с. ст.

Наутофон

(н)

  Скала, скалистый

ск.

Необслуживаемый

( v )

  Сомнительный

сомн.

Нуль карты

Н. К.

  Станция

ст.

Огонь

O г.

  Створ

Ств.

Озеро

оз.

  Створный знак

Ств. зн.

Ориентирный пункт

Ор. п.

  Тайфон

(т)

Пассивный радиолокационный отражатель

РЛП

  Телеграф

тф.

Пеленг

Пл.

  Тритон

ТТ

Пирс

прс.

  Туманный сигнал

Т

Плавучий маяк

Пл. Мк

  Устье

уст.

Плавучий радиомаяк

Пл. Рм

  Утерянный якорь

ут.як.

Плотина

плот.

  Фабрика

фабр.

Подводный колокол .

П. колок.

  Фарватер

фарв.

Подводный осциллятор

(П. о.)

  Широта

шир.

Полуостров

п-ов

  Шлюз

шл.

Порт

П-т

  Штормовая и сигнальная станция

шт. с. ст.

Прилив

прл .

  Якорная стоянка

як. ст.





Грунт.

Наименование.

Валуны

Вд.

  Камень

К

Водоросли, трава

Гк

  Коралл

Кор

Галька, щебень

Гл

  Песок

П

Глина

ГлИ

  Песчаный ил

ПИ

Глинистый ил

Гр

  Плита

Пл

Гравий, дресва

Из

  Ракушка

Р

Изгарь

И

  Скала, скалистый

Ск.

Ил

ИП

  Хрящ

Хр

Илистый песок

В

  Щебень

Щ

Характеристика грунта.

Битый

б

  Мелкий

м

Вулканический

вулк

  Мягкий

мг

Вязкий, клейкий

в

  Неровный

н

Гнилой

гн

  Отдельный

отд

Грубый

грб

  Плохой (нечистый)

плх

Жесткий

жс

  Пористый

пор

Жидкий

ж

  Разрушенный

р

Измельченный

изм

  Твердый

тв

Крупный ....

к



Цвет грунта.

Белый

бл

  Пятнистый, пестрый

пт

Бурый

бр

  Светлый ....

св

Желтый

жл

  Серый .

ср

Зеленый

зл

  Синий . . .

сн

Коричневый

кч

  Темный . ...

тм

Красный

кр

  Черный

чр

Оранжевый

ор





II . Условные знаки для речных карт и карт водохранилищ.

Графическое изображение

Значение условных знаков

Берега, изобаты, границы затопления, фарватеры, навигационные опасности, гидротехнические сооружения

Береговая линия, соответствующая съемочному уровню воды

Недостоверная береговая линия

Берег обрывистый:

1 — без пляжа;

2 — с пляжем, выраженным в масштабе;

3 — с пляжем, не выраженным в масштабе

Берег со спланированным откосом:

1 — неукрепленным;

2 — укрепленным

Берег скалистый

Берег опасный, с печинами

Незатопляемые береговые вамы и другие гряды, не выражающиеся в масштабе

Изобаты

Буны:

1 — надводные;

2 — подводные

Дамбы

Плотины разборные для пропуска судов

Шлюз с плотиной

Шлюз без плотины

Набережные:

1 — каменные;

2 — деревянные

Навигационные ограждения, течения

Бакены

1 — левого берега, 2 — правого берега; 3 — мест раздвоения фарватера

1 — маяки, 2 — огни

Вехи

1 — белая левого берега; 2 — красная правого берега

Границы затопления в высокую воду:

1 — при наивысшем уровне; 2 — при среднем из наивысших уровней

Фарватеры:

1 — основной;

2 — обходной;

3 — весенний

Банки:

1 — песчаная;

2 — каменистая

Подводные препятствия:

1 — каменистого грунта; 2 — песчаного грунта

Перекаты

Карча

Кусты свай, палы

Затонувшее судно с глубиной над ним

Канализационный участок реки

Сигнальные мачты

Знаки речного типа левого и правого берегов:

1 — ходовые (прижимные);

2 — перевальные

Перевальные знаки морского типа:

1 — левого берега;

2 — правого берега

Створные знаки:

1 — речного типа;

2 — морского типа

Тройники:

1 — речного типа;

2 — морского типа

Весенние знаки:

1 — левого берега; 2 — правого берега

Семафор

1. Место подачи сигнала (свистка)

2. Начало каменистого ложа реки

Место укрытия от непогоды

Сигнальные знаки у сооружений: 1 — подводных; 2 — надводных

1 — пост бакенщика; 2 — технический участок

Направление течения: 1 — прямое; 2 — обратное

Свальное течение:

1 — вправо;

2 — влево

1 — пристани;

2 — дебаркадеры

Пристань дровяная

Мосты на плотах

Мосты на судах (Н = 5 м — высота над уровнем реки)

Мосты деревянные

Мосты каменные и железобетонные

Мосты металлические

Разводные мосты:

1 — деревянные; 2 — каменные и железобетонные; 3 — металлические

Ось моста

Паромы Перевозы

1 — моторные; 2 — на веслах

Перекидка проводов

Якорные стоянки

Затоны

Водомерные посты

Репер и его отметка

Селекторы

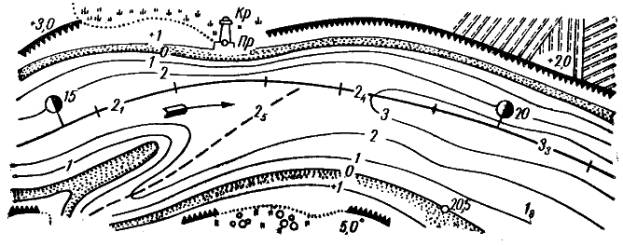

Примеры изображения некоторых элементов на воде


III . Условные знаки для морских карт.

Графическое


Значение условных знаков

Графическое изображение

Значение условных знаков

Фарватеры, границы водных районов

Фарватер без указания глубин

Фарватер с наименьшей глубиной 6 м

Створный фарватер, протравленный гибким тралом на глубину 7,1 м

Створный фарватер, протравленный жестким тралом на глубину 10,1 м

Морской канал:1 — выраженный в масштабе;2 — не выраженный в масштабе

Граница опасности, отличительных глубин и прибрежных камней

Запретные зоны районы учений и т.д.

Границы протральных площадей

Граница рыбной ловли

Граница льдов

Граница магнитной аномалии

Граница магнитной аномалии недостоверная

Границы малообследованных районов

Изобаты (в метрах)

1 ................... 10 ._._._._

2 .. .. .. .. .. .. 20 .._.._.._

5 - - - - - - - - 50 .—.—.—.—

Берега

Береговая линия достоверная

Береговая линия недостоверная

Берег скалистый

Берег обрывистый:1 — с пляжем, выраженным в масштабе; 2 — с пляжем, не выраженным в масштабе

Берег обрывистый без пляжа

Берег песчаный (или землистый)

Берег с валунами

Берег глинистый

Берег опасный

Берег осушной илистый

Берег осушной песчаный. Осушка

Берег осушной песчано-каменистый

Берег осушной галечно-гравийный

Берег осушной скалистый

Навигационные опасности

Камень надводный

Камень подводный

Камень обсыхающий

Бурун

Положение опасности сомнительное

Существование опасности сомнительное

Банки малого размера

Подводные препятствия

Скала надводная

Район, не рекомендованный для якорной стоянки (плохой грунт)

Затонувшее судно, часть которого находится над водой

То же, с глубиной над ним меньше 18 м

То же, с глубиной над ним более 18 м

Рыболовные сети и заколы




Глубины, течения, гидротехнические сооружения

Глубины

Глубина недостоверная

Глубина, при которой не достали дна («пронесло»)

Глубины отличительные

Глубины над опасностью

Глубина траления над опасностью

Высота осушки над нулем глубин

Палы, ряжевые и свайные подводные заграждения

Мол

Волнолом

Гавань

Пирс

Гранитные, бетонные и железо-бетонные набережные: 1 — не выражающиеся в масштабе; 2 — выражающиеся в масштабе

Укрепленный берег:

1 — не выражающийся в масштабе,

2 — выражающийся в масштабе

Плавучие ограждения

Шест, ледовая веха

Флажная веха

Северная веха, веха левой стороны, левая поворотная

Южная веха, веха правой стороны, правая поворотная

Западная веха

Восточная веха



Крестовая веха

Буй, бакен, несветящийся

Буй, бакен с топовой фигурой

Светящий буй или бакен

Буй со световым отражателем

Буй с активным или пассивным радиолокационным отражателем

Радиомаяк при светящемся буе

Веха или буй над затонувшим судном

Огонь над затонувшим судном

Плавучий маяк

Бочка

Маяки, огни, знаки, станции, ориентиры и другие объекты

Маяк

Огни

Радиомаяк

Туманные станции воздушные

Туманные станции подводные

Радиолокационная станция

Радиопеленгаторная станция



Створ огней

Створ знаков

Береговой радиолокационным отражатель

Навигационный знак

Башня

Водонапорная башня и водокачка

Спорные течения

Водоворот

Якорная стоянка для больших и малых судов, необорудованный рейд

Изогоны

Значение магнитного склонения в аномалийной точке

Мачты и флагштоки

Приметные с моря объекты

Приметные для радиолокации объекты

Течение, постоянное течение

Приливо-отливное течение (с оперением — приливы, без оперения — отливы)

Заводские и фабричные трубы

Нефтяные и газовые вышки

Семафоры и светофоры, имеющие значение ориентиров

Церкви

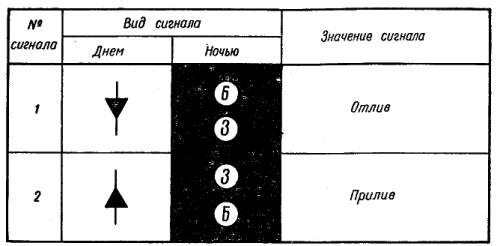

Сигнализация в портах о приливе и отливе

Примечание. Конусы, применяемые для производства сигналов №1и2, должны иметь диаметр

основания, равный 0,5м, и высоту, равную 1,5м

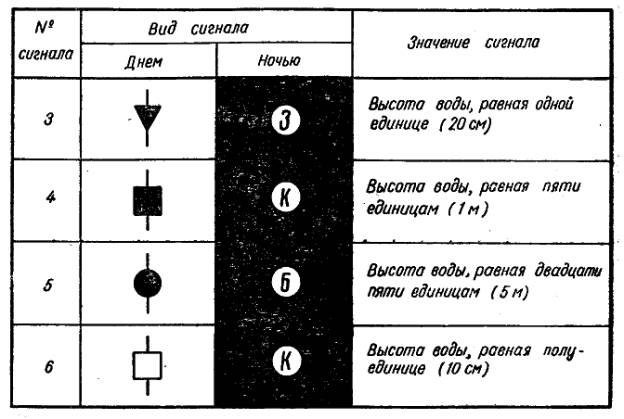

Сигнализация о высоте воды

Примечание. Высота и диаметр конусов и цилиндров, а также диаметр шаров для производства сигналов №3-6 должны быть не менее 1м
