Радиолокационный отражатель.

Пассивный радиолокационный отражатель.Ходовые огни, фары, ракеты и фальшфейеры — средства ближнего действия и, к тому же, эффективные только при хорошей видимости. Чтобы предотвратить столкновения в тумане, на крупных судах используют радиолокаторы. На маленьком же судне локатор не установить. Кроме того, на волнении низкий корпус дает такие же отраженные импульсы, как и волна, а стальной такелаж и даже металлическая мачта больше рассеивают радиоволны в пространство, чем отражают их.

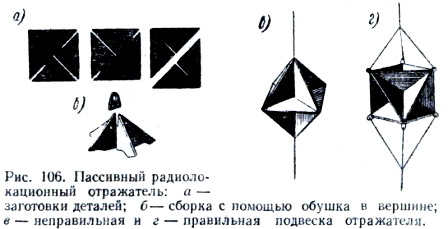

Положение исправит уголковый радиолокационный отражатель (рис. 106). При длине кромки 300 мм он дает на экране судового радиолокатора такое же пятно, как и металлическая пластина площадью 30 м2, а отражатель с кромкой 1000 мм воспринимается так же, как теплоход водоизмещением 10 000 тс.

Для изготовления уголкового отражателя можно использовать алюминий, медную сетку, фольгу, перфорированные листы металла.

При соединении уголков надо добиться строгой взаимной перпендикулярности всех плоскостей, так как в противном случае они будут отклонять радиоволны и отраженный луч может не попасть на радар судна.

Чем выше расположен отражатель, тем на большем расстоянии он будет обнаружен (дальность действия пропорциональна квадратному корню из высоты установки отражателя над поверхностью моря). Поэтому лучше всего закреплять его на топе мачты или поднимать на фале. Во всяком случае, устанавливать отражатель на высоте менее 3,5 м не имеет смысла.

Важно также правильно установить отражатель на мачте или стойке — таким образом, чтобы ни одна из его плоскостей не была параллельна поверхности воды.

Камелек на катере.

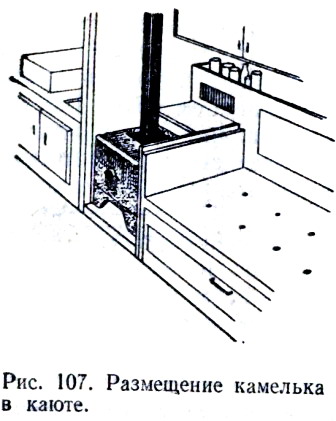

При плавании севернее 60 параллели трудно обойтись без обогрева каюты. Проще всего осуществлять его с помощью камелька (рис, 107).

Камелек на катере.

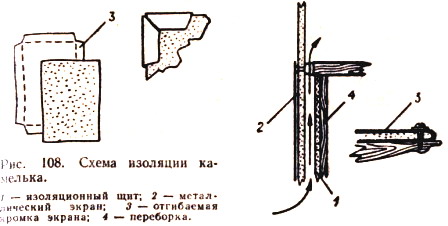

Размещают камелек обычно в каюте, вблизи выхода, надежно изолировав со всех сторон изоляционными щитами из асбестовых прокладок толщиной 2—3 мм (рис. 108).

Изоляция камелька.

Борта и переборки также покрываются асбестовым листом толщиной 3 мм. Между слоями покрытий должна быть оставлена воздушная прослойка 25—30 мм.

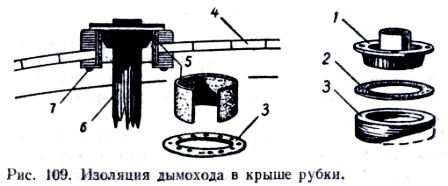

Дымоход 6 (рис. 109) можно вывести через палубу или крышу рубки, если изготовить из жести в виде фланца конусное кольцо 1, круглую деревянную подушку 3 ) асбестовую прокладку 2.

Изоляция дымохода на яхте.

Распилив подушку под углом наклона крыши 4 рубки, надо закрепить обе ее части снаружи и внутри рубки сквозными болтами 7 вместе с конусным кольцом и асбестовой прокладкой. Внутреннюю сторону деревянного кольца по всему периметру закрывают толстым слоем асбеста 5.

На трубу надевают поворотный колпак, который устанавливается в зависимости от направления ветра.

Дрова, нарубленные по размеру топки, можно сложить в ахтерпике; уголь, расфасованный для разового употребления, удобно хранить в целлофановых пакетах. Иногда для угля делают обитые жестью ящики под настилом каюты.
