Четырехбаллонная каркасно-надувная байдарка.

Основные данные:

Длина.................450 см

Ширина..............75 см

Высота..............31 см

Полный объем......не менее 350 л

Грузоподъемность.....не менее 160 кг

Вес..........около 14 кг

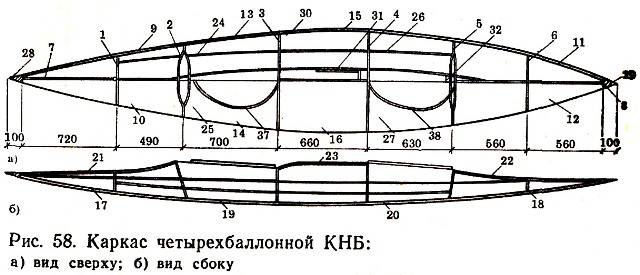

Разборный каркас (рис. 58) содержит шпангоуты (1—6), штевни (7, 8), привальные брусья (9—16), секции кильсона (17—20), мидельвейсы (21, 22), центральный мидельвейс (23), стрингера (24—27), бобышки (28, 29).



На кильсоне установлены рыбины (32) для крепления шпангоутов. Концевые части КНБ объединены в блоки, куда входит штевневой узел (7, 8), мидельвейсы (21, 22), крайние секции кильсона (17, 18) и привальных брусьев и штевневые шпангоуты (1, 6). Центральный мидельвейс (9), соединяющий центральные шпангоуты, имеет по всей длине паз для соединения краев деки. Для увеличения обитаемости байдарки по нижним ветвям шпангоутов проходят стрингера (24—27). В оконечностях судна, между штевневым узлом и оболочкой, находятся упругие бобышки (28, 29).

Оптимальные диаметры труб (мм): кильсон — 20—22, шпангоуты (кроме штевневых) — 16, штевневые шпангоуты — 12, стрингера—14—16, привальные брусья—18—20, мидельвейсы—16, кольца для посадочных мест 8—12, упоры—16. Толщина стенки труб 1 мм.

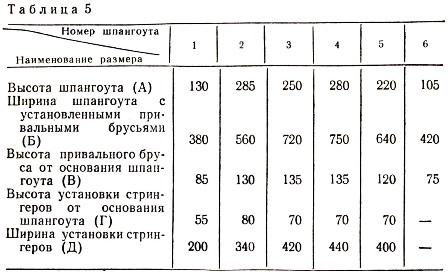

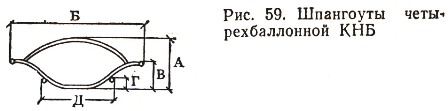

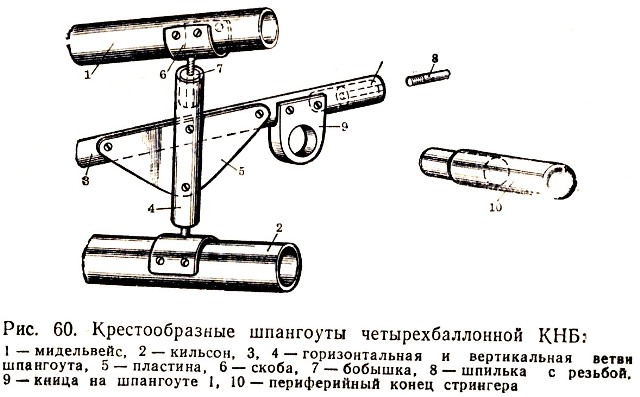

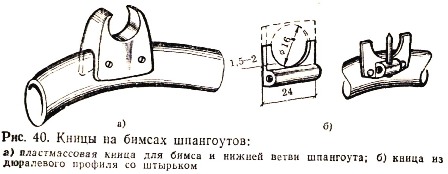

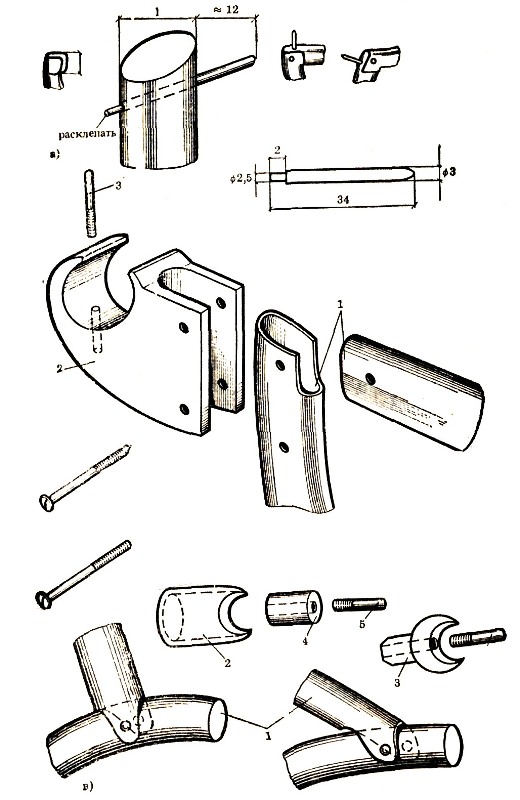

Общий вид шпангоутов показан на рис. 59. Размеры шпангоутов (мм) даны в таблице 5. Высота профиля кильсона 25 мм. Стыковка ветвей шпангоутов показана на рис. 39, в. На концах шпангоутов (2—6) внутрь оконечности ветви шпангоута устанавливаются пластмассовые кницы. Кницы можно выточить или отлить из пластмассы. Можно изготовить кницу из обрезков трубы диаметром 18 мм, в этом случае внутрь ветви шпангоута запрессовывается бобышка. В теле кницы нарезается резьба М4, куда после доводки каркаса устанавливается шпилька. На бимсах шпангоутов (2, 3, 4, 5) устанавливаются скобки (рис. 41,а) для крепления мидельвейсов, а в основании шпангоутов лапки (рис. 43,а). Штевневые шпангоуты (1, 6) имеют крестообразную форму (рис.60) и крепятся несъемно к мидельвейсу и кильсону. В оконечности вертикальной и горизонтальной частей шпангоута запрессовывают пластмассовые бобышки с резьбой М4. Горизонтальная часть шпангоута при помощи шпилек при сборке каркаса крепится к привальным брусьям, вертикальная — к скобкам, установленным на мидельвейсе и кильсоне. Горизонтальная и вертикальная ветви шпангоута соединяются дюралевой пластине треугольной формы. На горизонтальной части шпангоута (1) установлены кницы для крепления стрингеров.

Стрингер состоит из двух частей: носовой и кормовой. В носовой части стрингера запрессовывается трубочка меньшего диаметра, которая при сборке вставляется в кницу шпангоута (1). Для стыковки в центральной части в стрингера 26, 27 запрессовывается неподвижная вставка (рис. 42,б). К шпангоутам (2, 3, 4, 5) стрингера крепятся с помощью книц (рис. 40,а).

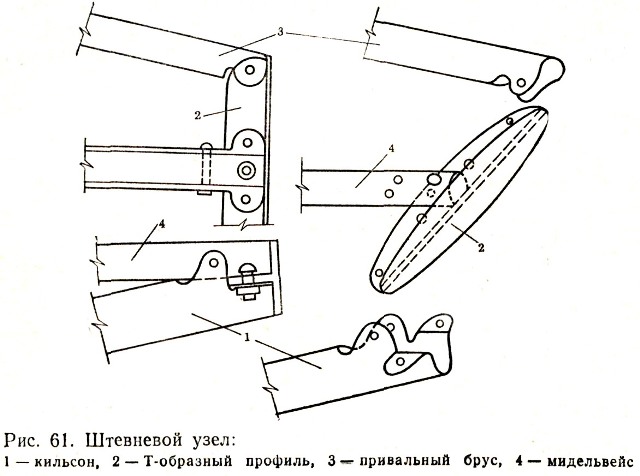

Основным элементом штевневого узла (рис. 61) является Т-образный дюралевый профиль, к которому крепятся остальные части. На концах кильсона, привальных брусьев делается крестообразный надпил, и стенки труб осторожно выгибаются круглогубцами до требуемой формы, края опиливаются. В кильсон устанавливают неподвижные вставки (рис. 42,б). В местах перехода двух профилированных труб в одну, которые изготовляются аналогично тому, как в двухбаллонной КНБ, устанавливаются неподвижные вставки (рис. 42,6).

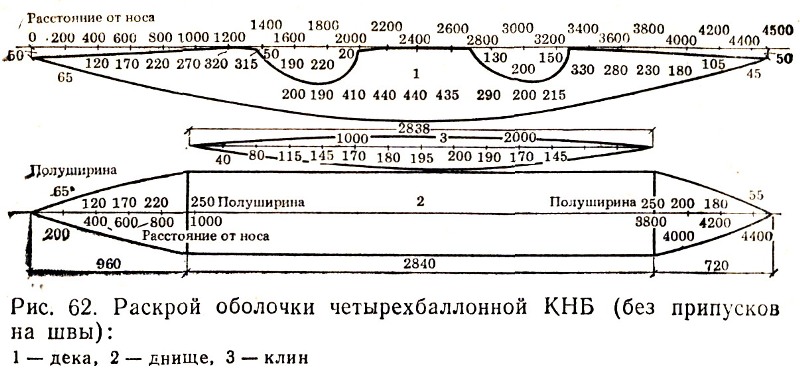

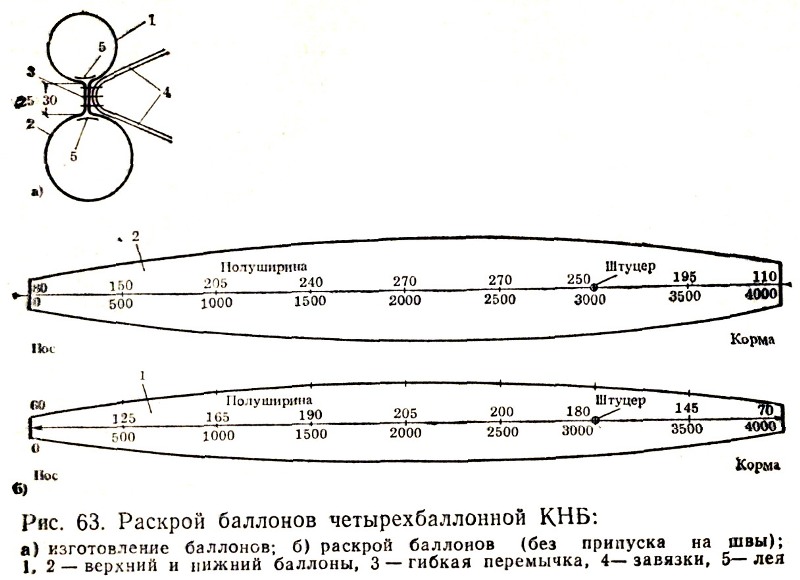

Выкройки баллонов и оболочки байдарки даны на рис. 62, рис.63.

Если материал, используемый для изготовления баллонов, прочный и чехлы не потребуются, то можно применить следующую технологию изготовления баллонов. Выкройки баллона складываются вдвое и прошиваются в 15—20 мм от края.

Затем в баллоне делается прорезь длиной 200 мм, баллон выворачивается наизнанку и шов проклеивается леей шириной 30 мм, после этого баллон выворачивается на лицевую сторону, прорезь заклеивается и два баллона — верхний и нижний — сшиваются (рис. 63,6). На концах к баллонам пришивают карманы, которые при сборке одеваются на штевни. К полоске, соединяющей баллоны, в местах установки шпангоутов пришиваются завязки.

Изготовляется оболочка так же, как и для двухбаллонной КНБ. Бобышки (28, 29) длиной 100 мм выполняются по форме оконечностей из упругого материала, например пенополиуретана. При сборке они вставляются в оболочку.
