Кладка печи-топливника для казанов.

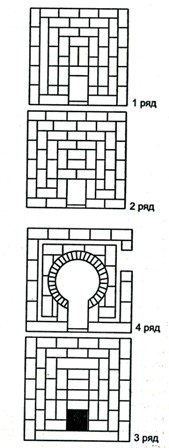

На 1 и 2 рядах выкладывают зольник и устанавливают поддувальную дверку.

На 3 ряду выкладывают под печи шамотным кирпичом и устанавливают колосниковую решетку.

На 4 ряду устанавливают топочную дверку, выкладывают первый ряд цилиндрического топливника из половинок шамотного кирпича и по наружному периметру обкладывают также шамотным кирпичом с расстоянием в четверть кирпича от наружных стенок печи, образуя тем самым сборный опускной канал.

На 4 и 5 рядах на одной из боковых наружных стенок печи делают отверстие (прогар) сечением 250X140 мм для выхода дымовых газов.

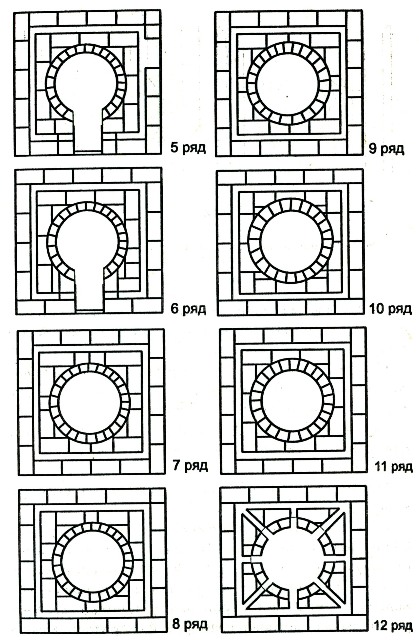

С 4 по 11 ряды выкладывают опускные каналы, топливник цилиндрический с перевязкой в четверть кирпича и наружные стенки печи.

На 12 ряду выкладывают отверстия (прогары) для выхода дымовых газов из топливника в опускные каналы.









О карасе

Клеим лодку из ПВХ

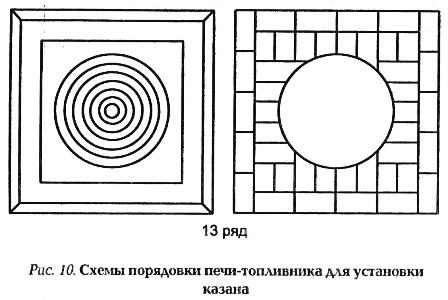

На 13 ряду перекрывают шамотом опускные каналы.

На 13 ряд устанавливают рамку из стального уголка 63X63 мм на наружный периметр. Устанавливают стальную плиту толщиной 15—20 мм с отверстием для казана круглой формы. На плиту устанавливают кольца разных диаметров для установки казанов различных диаметров и размеров. В отсутствии казана плита полностью перекрывается кольцами для установки других видов посуды.

Между стальной плитой и кирпичной кладкой прокладывается слой каолиновой ваты толщиной до 5—10 мм. Стальная плита не стандартная и не выпускается промышленностью, а изготавливается по индивидуальным заказам и проектам.
