Универсальная палатка для зимы и лета.

Палатка может быть использована в любое время года. Зимой в ней можно двоим ловить рыбу, не мешая друг другу. Можно взять ее с собой в туристический поход или в отпуск, когда едешь с семьей.

Каркас палатки сделан из старых дюралевых лыжных палок диаметром 16 миллиметров, дюралевых прутков диаметром 10 миллиметров и других деталей из дюраля.

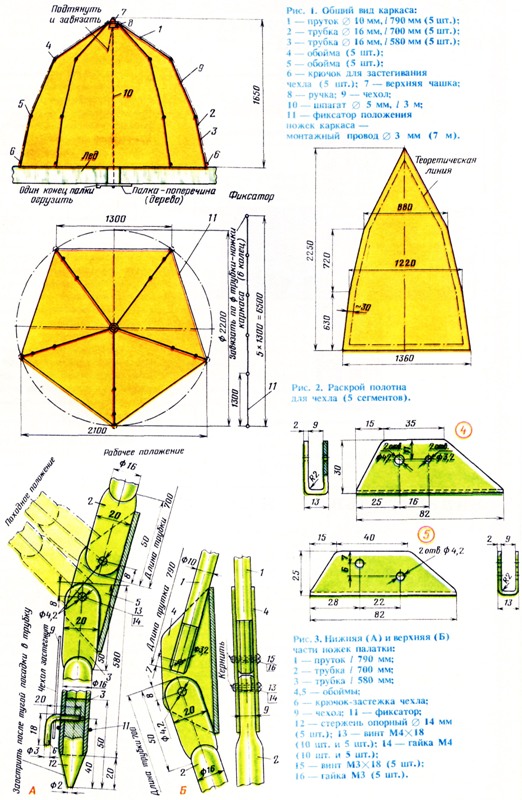

Как сделать самому палатку. Чертежи.






При сборке каркаса верхнюю ручку нужно вывернуть вместе с большой шайбой; при этом раскрываются ножки каркаса. Затем шайбу большую вместе с ручкой подвести под расправленные прутки, совмещая углубления в шайбе и чашке и обхватывая каждый пруток, после чего завернуть снизу ручку до предела.

Собранный каркас упирается ножками в лед или в землю и вписывается в круг диаметром 2,2 метра. Ножки фиксируются надетым на их концы фиксатором. Если палатку устанавливают на траве, то по центру, перпендикулярно к верхней ручке, надо вбить плотно колышек, к которому привязать uinaiaT для натяжения каркаса через ручку. Это делает палатку более устойчивой к ветру.

Разборная палатка.Если же палатку устанавливают на льду, то следует по центру высверлить буром лунку, опустить в нее на шпагате привязанную посередине палку, затем подтянуть ее вплотную ко льду, чтобы она заняла поперечное положение, а второй конец шпагата пропустить через ручку вверху каркаса и подтянуть с таким расчетом, чтобы ножки каркаса твердо уперлись в лед. После этого шпагат завязать на ручке. После того как каркас закреплен у основания, следует надеть чехол и застегнуть крючки за люверсы (отверстия в основании чехла); войти внутрь палатки и привязать тесемки чехла, пришитые у шарниров и основания чехла, к трубкам каркаса. Чехол палатки может быть изготовлен из любого материала: полиэтиленовой пленки, легкой капроновой ткани и т. п. По ребрам каркаса на чехол изнутри полезно нашить полоски ткани шириной 30 миллиметров — они предохраняют чехол от преждевременного износа в местах его соприкосновения с деталями каркаса.

Все детали, кроме крепежных, сделаны из дюралюминия по размерам, указанным на чертежах. Самая сложная деталь каркаса — это верхняя чашка. В случае технических затруднений с ее изготовлением можно временно воспользоваться простой консервной банкой соответствующего диаметра; при этом для стягивающего болта нужно подложить планку жесткости и закрепить ее гайкой Ml4. Если нужно сделать дно у палатки, к каждому полотнищу снизу следует пришить или пристегнуть сегмент, который при сборке подвертывают внутрь к центру и привязывают к колышку. Рисунок 4



Все материалы для каркаса можно приобрести в магазине «Юный техник», а также использовать лыжные палки.

Вес каркаса со всеми деталями в сборе не превышает 2,6 килограмма. Общий вес палатки — 4,1 килограмма.

На установку палатки требуется не более 10 минут.

Л. Мяги

г. Ленинград

Журнал Рыболов
