«Виктория»

Зимняя палатка.  Палатка из коловорота.  Палатка для зимы.

Каркас палатки состоит из разъемной вертикальной стойки, укрепленной в задней части рыболовного ящика, горизонтальной перекладины, сделанной из разъемных трубок, и ледобура. На этот каркас накидываю сшитую только вверху полиэтиленовую пленку для парников. Спереди пришиваю к пленке замки «молния». Для стойки и перекладины подошли гимнастические палки  - легкие пластмассовые трубки, заглушенные с обеих сторон. Диаметр их 25—28 миллиметров, длина более метра; продаются в спортивных магазинах по цене 50 копеек. Для удобства транспортировки разрезал палки. На вертикальную стойку пошли три палки по 50 сантиметров длиной, на горизонтальную перекладину — две по 55 сантиметров. Трубки стыкуются между собой с помощью дюралевых втулок, а стойка и перекладина — дюралевой втулки-угольника. Торцы трубок Желательно обмотать капроновой нитью и пропитать водостойким клеем во избежание поломок. Рис. 1

Самодельная палатка.

Стойка и перекладина могут быть изготовлены из дюралевых трубок, лыжных палок, бамбука и даже из дюралевых уголков.






 Кроме того, в спортивных магазинах продаются готовые стойки в комплекте для установки палатки. Рис. 2

Крепление для палатки.Схема палатки.

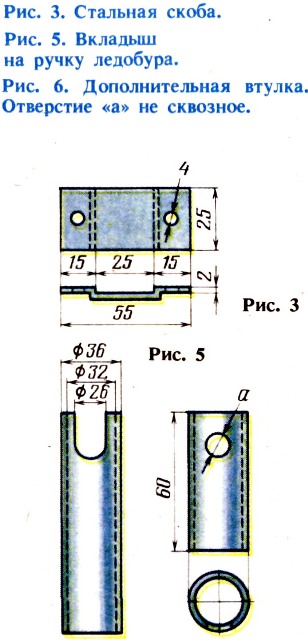

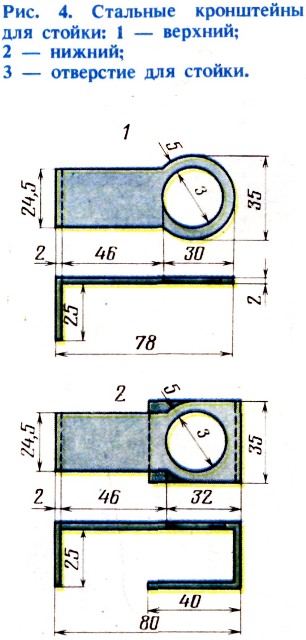

Как уже говорилось, стойку закрепляю на задней стороне рыболовного ящика. Для этого на задней стенке ящика, посредине, устанавливаю на болтах с гайками М4 две скобы (Рис. 3), а в них вставляю два съемных кронштейна (Рис. 4). В отверстия кронштейнов ставлю стойку. Кронштейны можно закрепить на нижней части стойки стационарно, чтобы не снимать и надевать их каждый раз.

Роль второй стойки может сыграть ледобур. Его следует заглубить в лед, на ручку надеть вкладыш, а в углубление вкладыша вставить конец перекладины. Но, разумеется, вместо ледобура можно поставить состыкованную стойку из перечисленных выше деталей, для чего потребуется дополнительная втулка-угольник. Если же применить детские лыжные палки  диаметром 12 миллиметров и длиной 53 сантиметра, нужна будет четвертая втулка с одним отверстием (на 0,3 миллиметра шире), в которое будет вставляться собранная передняя стойка.

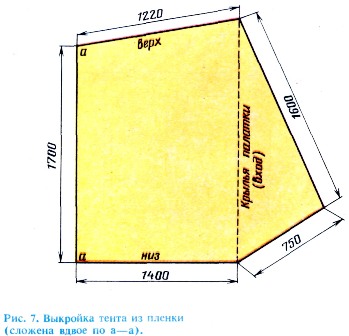

Теперь остается изготовить тент из полиэтиленовой пленки для парников. При высоте стойки 150 сантиметров и длине перекладины 110 сантиметров размеры раскроя пленки могут быть такими, как обозначено на рис 5.

Устройство палатки.

Парниковая пленка поступает в продажу в рулонах в виде мешка (два слоя) шириной 1,5 метра и более. Для палатки вполне достаточно четырех метров. Разрезав пленку по одному из сгибов вдоль и развернув ее, получим однослойный лист размером 3X4 метра. Затем нужно сложить лист пополам так, чтобы получился из двух слоев прямоугольник 2X3 метра. Синим стеклографом (карандаш по стеклу) нужно разметить пленку в соответствии с приведенными размерами и вырезать.



Верх следует сшить вручную, капроновой нитью, стежками по сантиметру, предварительно сложив края пленки вдвое, проложив между ними тесьму и накрыв еще сверху тесьмой, сложенной пополам,— при этом пленка не морщится и шов хорошо затягивается.

Желательно с внутренней стороны пришить к тенту две-три петли из тесьмы, в которые будет вставляться перекладина, — это для того, чтобы тент не сползал в стороны при закреплении крыльев палатки.

Входной разрез палатки (обе половины пленки) нужно сначала сверху донизу обшить тесьмой, а уже на пришитую тесьму вшить замок «молнию» длиной 20 сантиметров ручкой замка внутрь. Это будет вентиляционное отверстие (отдушина). Ниже ее точно так же вшить «молнию» длиной 120 сантиметров.

Нижний край пленки по всему периметру тоже обшить тесьмой, а возле входных крыльев палатки с обеих сторон вшить двойные полоски палаточной ткани (брезента) размером 50X120 миллиметров, в полосках подальше от края сделать отверстия, через которые будут вбиты в лед заточенные стальные стержни длиной до 200 миллиметров. На каждый стержень следует насадить по две резиновые пробки № 16—20. Нижние пробки будут прижимать ко льду натянутые крылья палатки, а верхние предохранят пленку от повреждений острыми гранями стержня. Пробки должны передвигаться по стержню с небольшим усилием.

Вес палатки 1,7 килограмма вместе с чехлом, что вполне позволяет использовать ее при активной рыбалке. Собирается и разбирается в течение двух-трех минут.

Свою палатку я назвал «Виктория».

Л. Ашихмин
