Зимняя палатка для подледного лова своими руками.

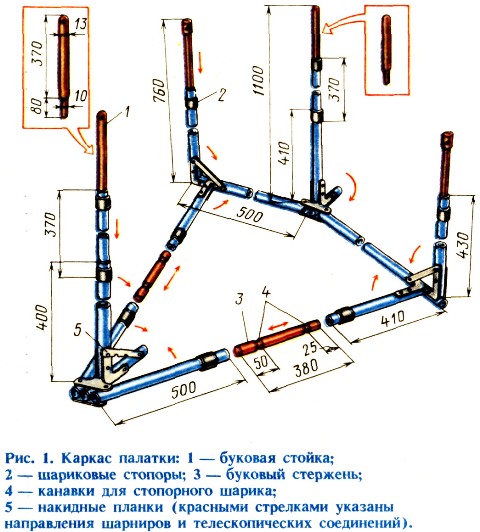

Каркас палатки изготовил из старых дюралевых лыжных палок диаметром 16 миллиметров, которые разрезал на 10 частей длиной 500 миллиметров. Кроме того, понадобились четыре трубки с наружным диаметром 13 миллиметров и два пластиковых стержня или буковые палочки (можно палки от детских лыж) с наружным диаметром 10 миллиметров. Для соединения использовал угловые и трехсторонние шарниры, заклепки и крючки от старой раскладушки. Рисунок

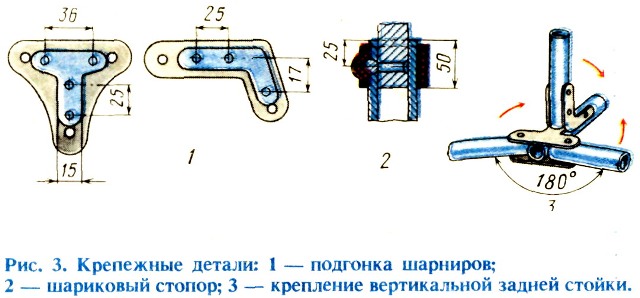

Легкая палатка.Заклепки укоротил, шарниры уменьшил в размерах, просверлил в них новые отверстия с учетом диаметра трубок.

Разметил места для сверления отверстий диаметром 5,5 миллиметра таким образом, чтобы получить нужный угол расхождения стоек при установке палатки (в упор). Это — главное условие для всех шарнирных соединений.

Боковые стойки нужно застопорить накидными планками в рабочем положении так, чтобы угол отклонения был немного больше 90°.

Применяю довольно простой способ стопорения телескопических соединений: в месте стопорения раздвигаемых трубок сверлю отверстие диаметром 5— 5,5 миллиметра с фаской для гнезда, в которое вставляю шарик диаметром 6 миллиметров. Устанавливаю шарик в гнездо и надвигаю кусок резинового шланга с внутренним диаметром 13—14                     миллиметров. Предварительно шарик покрываю смазкой.






В буковом стержне с двух сторон делаю круговые углубления — канавки для стопорного шарика.

Палатка своими руками.

Изготовление каркаса начинаю с вертикальной задней стойки. На трехсторонний шарнир креплю нижние боковые трубки (угол раскрытия 90°), затем боковые стойки и в последнюю очередь собираю нижние опорные трубки.

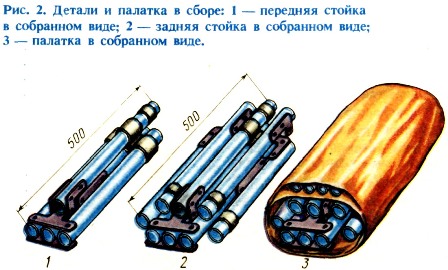

Шариковые стопоры (10 штук) собираю в ходе изготовления каркаса. Длина всех стоек определяется в конце сборки, однако нижние трубки не должны выходить за 500 миллиметров. Точно так же собираю переднюю стойку, только отверстие под ось крючка делаю до присоединения боковых трубок. Угол раскрытия боковых лучей передней стойки определяется после изготовления задней стойки. Рисунок

Материал для палатки.Когда каркас готов, приступаю к изготовлению тента палатки, для чего использую старые плащи из ткани «болонья», которая на морозе не твердеет, не гниет.

Пришиваю к палатке часть дна (250—300 миллиметров), а также петли и лямки для крепления каркаса. По бокам делаю разрезы и вшиваю замки «молния» длиной не менее 500 миллиметров. По низу палатки до дна пришиваю фартук шириной 200— 300 миллиметров, на боковую внутреннюю стенку — карманы: один для укладывания удочки после подсечки рыбы, другой — для очков, запасных удочек и т. д.

Можно сделать небольшой разрез с «молнией» (200—250 миллиметров) для форточки. В углы полотна палатки пришиваю колпачки из толстой ткани, в которые вставляю стойки каркаса. От боковых стоек к передней натягиваю шнуры, пропускаю их через петли и накидываю на переднюю стойку поверх колпачка, верхнюю часть которого в этом месте не пришиваю.

Вес палатки 1,8 килограмма, размеры в собранном виде 200Х 500 миллиметров.

Установка палатки занимает не более одной минуты. Встав против ветра, лицом к задней стойке, разворачиваю палатку и надеваю ее на себя, расправляю шарниры, вытягиваю телескопические соединения, закрепляю боковые стойки накидными планками, ставлю ящик или стульчик на вшитое дно, усаживаюсь и собираю переднюю стойку. Закрываю «молнии», накидываю натяжные шнуры.



Чтобы выйти из палатки, открываю замки по бокам, опускаю переднюю стойку (натяжные шнуры при этом сами упадут и повиснут в петлях), наклоняю ее на себя и запрокидываю передний край палатки за голову. Рис.

Габариты палатки.Если же пришить две «молнии» длиной 1000—1200 миллиметров — одну параллельно дну, другую — перпендикулярно к ней, можно выходить из палатки, не опуская передней стойки,— достаточно открыть эти два замка. Палатку для двоих следует оборудовать двумя задними каркасами, нижние соединения при этом будут, длиннее.

Небольшой вес и габариты позволяют уложить палатку в рюкзак или привязать к ящику и брать с собой на летнюю и зимнюю рыбалку.





Г. Безруков

г. Стерлитамак

Журнал Рыболов
