Складной тент для рыбалки зимой.

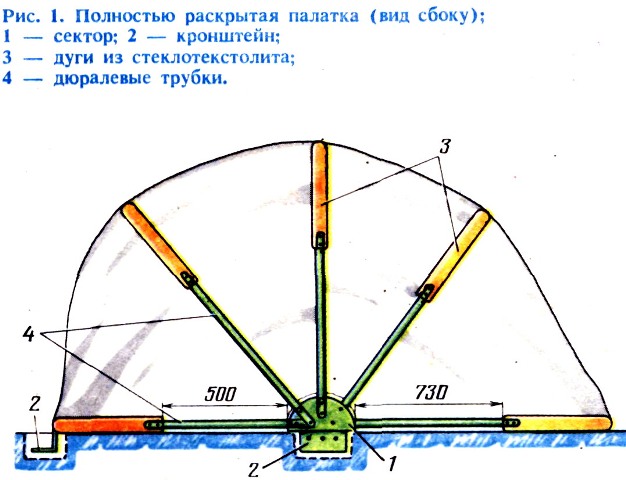

Палатка тент.Конструкцию палатки подсказал тент детской коляски. Основу конструкции составляют два сектора, вырезанных из текстолита толщиной 6 миллиметров. На каждом секторе расположены по 5 дюралевых трубок диаметром 16 миллиметров, причем одна из них, самая короткая, закрепляется неподвижно, а остальные - на осях. Расположение осей позволяет им складываться всем в одну сторону. В трубках, кроме того, имеются еще отверстия, которые служат для фиксации положения. Рис.1



Изготовление палатки.

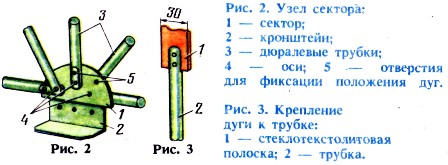

В концы трубок вставлены дуги (рис. 2), выполненные из полосок стеклотекстолита толщиной 2 миллиметра.






 Именно такой стеклотекстолит обладает достаточной прочностью и упругостью. На выступающих бортиках секторов закреплены дюралевые кронштейны, предназначенные для фиксации палатки на льду. Этой же цели служит и кронштейн на первой дуге. Таким образом, вся конструкция крепится на трех точках.

Детали палатки.

Полотнище палатки склеено из полиэтиленовой пленки.

Палатку можно использовать не только зимой. Заменив кронштейны на штыри, получим летний вариант. А тут уж применение может быть самым различным — парник, гараж для велосипеда или мотоцикла, укрытие от дождя на рыбалке и т.п.

Вес палатки — 2,5 килограмма.

М. Олейников

г. Таганрог

Журнал Рыболов
