Палатка на алюминиевом каркасе.

Такую самодельную палатку с использованием алюминиевого каркаса можно использовать в любое время года.

Зимой такая палатка защитит вас от ветра и мороза, а летом можно благополучно переждать дождь или переночевать.

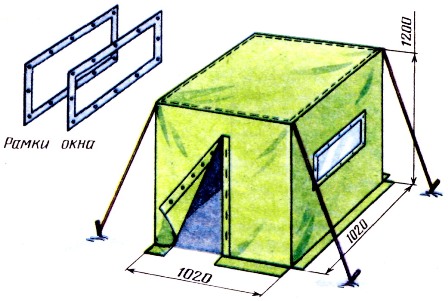

Разборная самодельная палатка для зимы и лета.

Причём, если сделать палатку исключительно для сна, то и высоту можно рассчитать поменьше. Особенно, это актуально для зимних рыболовов.

Прикормленная на плотву незамерзающая лунка и комфортные условия ловли с достоинством оценил бы любой рыболов.

В качестве материала для изготовления палатки можно взять старые лыжные палки или ещё лучше - раскладушку.

Основа палатки — разборный каркас. Для него надо изготовить 8 трубчатых угольников.

Из алюминиевых трубок от старой раскладушки нарезать 8 трубок длиной 140 миллиметров и в них по центру сделать вырез угольником с основанием 44 миллиметра, который будет служить местом сгиба.

Надо нарезать также 8 трубок длиной 70 миллиметров.

Затем длинные трубки загнуть под прямым углом и к ним тоже под прямым углом приварить короткие трубки.







О карасе

Клеим лодку из ПВХ











 Соединительные штанги каркаса делаю из обыкновенной доски толщиной 25 миллиметров.

Для этого подобранную доску распиливаю на бруски, которые для облегчения веса потом закругляю.

Концы всех соединительных штанг подгоняю под внутренний диаметр трубчатых угольников.

 Длина штанг: для основания и верха каркаса — 1000, вертикальных — 1200 миллиметров.

Затем собираю трубчатые угольники и штанги в каркас. Рис. 1

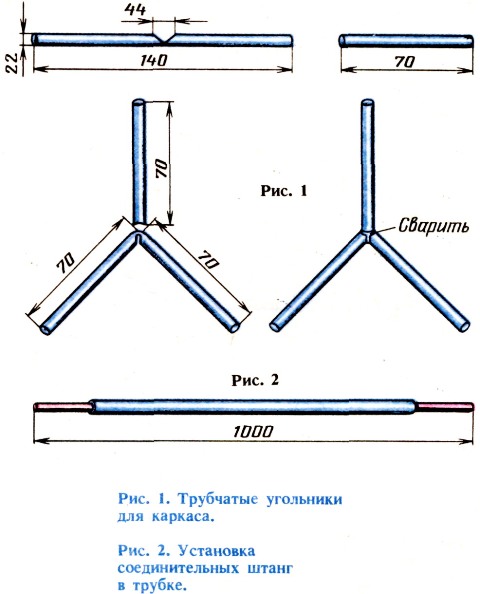

Угольники и штанги алюминиевого каркаса самодельной палатки.

На покрытие каркаса пригоден любой брезент, желательно потоньше, палаточного типа.

Из него по размерам собранного каркаса с припуском по длине и ширине 2 сантиметра, а по высоте — 10—15 сантиметров надо сшить накидку.






В ней с одной из сторон по вертикали и по центру делается разрез, который будет служить входом.

Кромки разреза необходимо усилить вторым слоем ткани, на левой стороне пришить пять пуговиц, на правой прорезать пять петель.

На противоположной от входа стороне и на одной из боковых стенок вырезать окна.

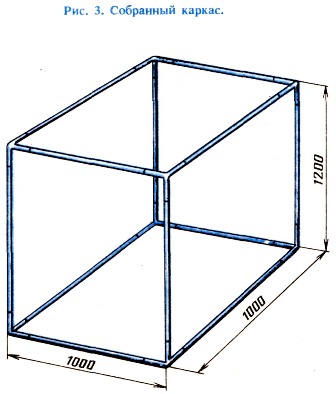

Каркас палатки в сборе.

Вместо обычного стекла лучше использовать тонкое (1,5—2 миллиметра) органическое стекло (плексиглас).

Закрепить стекло можно с внутренней и наружной стороны тонкими алюминиевыми рамками на заклепках или винтах.

Швы накидки полезно усилить тесьмой.

По углам прикрепить растяжки длиной 2—2,5 метра, которыми собранная палатка фиксируется на льду, для чего в лед надо забить четыре костыля.

С внутренней стороны на расстоянии 1,2 метра от верха накидки пришиваются тесемки (по две с каждой стороны), которыми накидка привязывается к нижним штангам каркаса.

При необходимости собранную палатку легко можно перенести на другую лунку.
