Палатка для ловли со льда.

Габариты палатки в свернутом виде  - 90X120X850 миллиметров, вес — 2,6 килограмма, рабочий объем — 850X1ЗООХ 1350 миллиметров. Собрать и разобрать ее можно меньше чем за минуту. Палатка не требует крепления во льду.

Для шарнирного каркаса необходимы 12 алюминиевых трубок диаметром 15 и длиной 8.50 миллиметров (я использовал четыре выпрямленных гимнастических обруча). Рис.

Палатка своими руками.

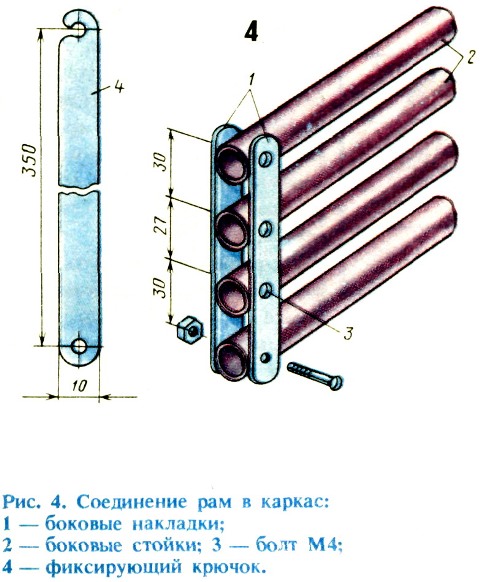

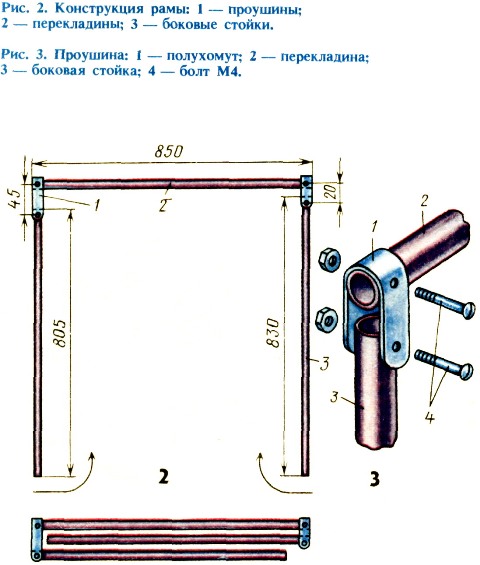

Каркас состоит из четырех П-образных рам, которые делаю следующим образом. В соединительных проушинах в виде полухомутов, плотно обхватывающих перекладину, шарнирно креплю боковые стойки. Левый и правый полухомуты, изготовленные из листового дюралюминия толщиной 1,5 миллиметра, отличаются размерами для того, чтобы раму можно было сложить достаточно плотно. В качестве осей шарниров использованы болты М4. Рамы соединяю между собой в свободных концах стоек. Четыре левые и четыре правые стойки рам закрепляю шарнирно в общих боковых накладках, как показано на рисунке. Направления осей шарниров перпендикулярны осям в соединениях отдельной рамы.Рис

Как сделать палатку.

В целом каркас образует неразъемную систему, которая в полураскрытом состоянии похожа на четыре наложенных друг на друга буквы П. В рабочем положении рамы развертываю таким образом, чтобы боковые стойки расположились в виде буквы X, подобно тому, как это делается в складном стульчике. Они удерживаются в этом положении веревочными растяжками; нижние стойки стягиваю между собой крючками из алюминия. После развертывания каркаса оси шарниров оказываются направленными в разные стороны; система обретает жесткость сразу же после накидывания крючков, которые фиксируют всю конструкцию.Рис

Каркас палатки.

Тент палатки делаю из легкой плотной ткани (типа «болонья» или АЗТ), имеющей малый вес и достаточно высокую прочность. Отдельные детали выкройки, приведенной на рисунке, сшиваю по линиям а—а—а и б—б—б.



Для крепления тента к каркасу по линиям, указанным пунктиром, пришиваю три-четыре пары тесемок, которые продеваю в отверстия диаметром 6 миллиметров, просверленные в трубках. Тент надеваю на развернутый каркас и привязываю его тесемками. Креплю тент к каркасу с помощью накидных петель; при свертывании палатки петли освобождаются. Полог, закрывающий вход, остается свободным либо фиксируется тесемками или липучками. Свернув палатку, укладываю ее в чехол. Для установки достаточно развернуть каркас, накинуть крючки и петли. Рис

Выкройка палатки.

К. Егоров

г. Зеленоград Московской обл

Журнал Рыболов
